产品简介
1206贴片LED灯珠是一款常用SMD LED光源，具有亮度高、发光面积适中、颜色一致性好、散热性能好、贴装方便等特点。
核心优势
• 通用封装：1206尺寸应用广泛，适配多类电子产品和灯光结构
• 高亮稳定：发光均匀，亮度稳定，适合批量生产使用
• 散热较好：封装尺寸适中，有利于提升产品稳定性
• 易于贴装：支持SMT自动化贴片生产，焊接效率高
• 多色可选：可定制红、黄、蓝、绿、白、暖白、橙光、紫光等颜色
• 支持分档：可按亮度、波长、电压等参数分档，提升成品一致性
应用领域
• 电子产品指示灯
• 仪器仪表显示灯
• 家电控制面板背光
• 通讯设备状态指示
• LED灯带、灯条
• 广告灯箱、标识照明
• 礼品、装饰照明
产品特点
芯片：采用中国台湾及大陆一线品牌A级芯片，光效持久，稳定输出，抗静电能力强，可过两次回流焊，已通过冷热冲击测试。
金线：采用99.99%纯金线焊接，导电性好，散热快，稳定性强。
胶水：采用优质封装胶，防硫化、防蓝光衰减，提升亮度与可靠性。
支架：可选镀金/镀银支架，导热性好，易上锡，不易氧化。
包装：真空防潮包装，支持卷盘/编带包装，适配自动化贴片生产。

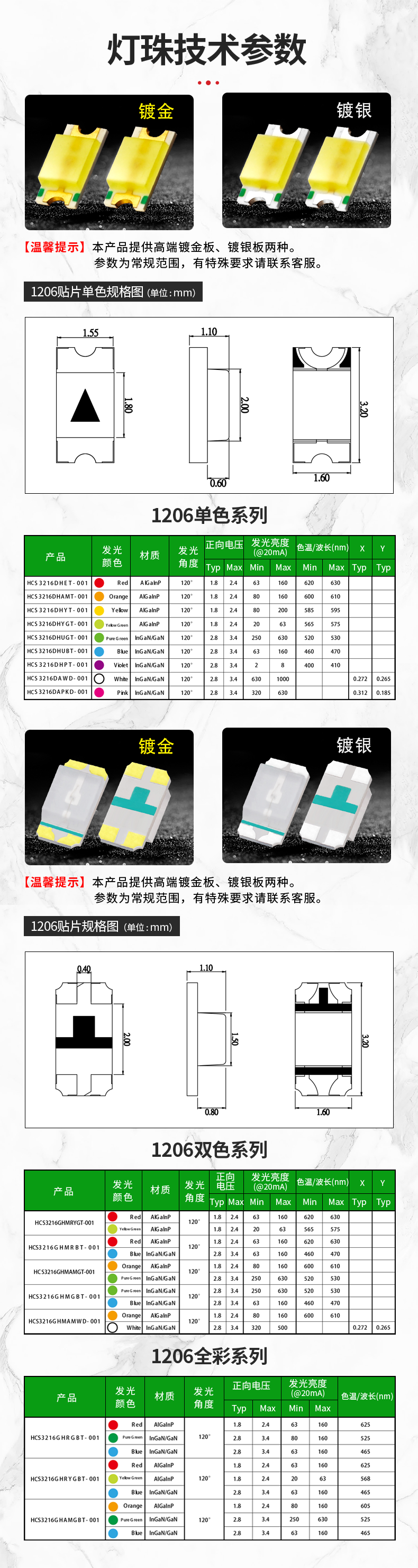

核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 λp / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-J3216DHR20TP-F1 | 1.7~2.5 | 620~630 nm | 80~250 | 120 | 20 | -40 ~ +80℃ |
| 翠绿 | HC-J3216DHG20TP-F1 | 2.5~3 | 515~530 nm | 160~400 | 120 | 5 | -40 ~ +80℃ |
| 蓝光 | HC-J3216CHB70TP-F1 | 2.7~3 | 460~475 nm | 30~80 | 120 | 5 | -40 ~ +80℃ |
| 黄光 | HC-J3216DHY90TP-F1 | 1.8~2.4 | 586~596 nm | 100~150 | 120 | 20 | -40 ~ +80℃ |
| 橙光 | HC-S3216DHO05TP-F1 | 1.8~2.3 | 600~610 nm | 50~120 | 120 | 10 | -40 ~ +80℃ |
| 黄绿 | HC-S3216DHG68TP-F1 | 1.7~2.5 | 566~576 nm | 25~50 | 120 | 20 | -40 ~ +80℃ |
| 白光 | HC-1206TWC-AL-3 | 2.5~3 | 7000~10000 K | 300~500 | 120 | 5 | -40 ~ +80℃ |
1206贴片LED灯珠是1206 贴片封装（3.2×1.6mm）LED 指示灯珠，正向电压 2.0-3.4V（视颜色）、标准驱动电流 5mA（以规格书为准），成熟可靠、易于 AOI 检测，发光颜色覆盖红/黄/绿/蓝/白，适用于工业设备状态指示与仪器面板。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与规格定制；完整电气参数（电压、亮度、波长、电流、尺寸图、焊盘设计、编带包装）请下载本页规格书 PDF。
Q：这款灯珠对贴片机精度有什么要求？
A：本品为 1206 封装（3.2×1.6mm），焊盘尺寸较大，普通高速贴片机即可满足，对设备精度无特殊要求；支持无铅回流焊（峰值≤260℃/≤3s）。
产品规格速查
| 产品名称 | 1206贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装 |
| 尺寸规格 | 3.2×1.6mm |
| 安装方式 | SMD 贴片（适配回流焊） |
| 发光颜色 | 单色可选（红、黄、蓝、绿、白、等） |
| 环保认证 | RoHS |
| 包装数量 | 3,000 pcs/盘（编带） |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 3K（3,000 pcs，编带 1 盘） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于 PCB 状态指示、背光与氛围照明等场景，支持全自动贴片与回流焊工艺。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~630nm | 1.8~2.4V | GaASP/GaP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 510~520nm | 2.6~3.2V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光 | CCT 15000~25000K | 2.8~3.4V | InGaN+荧光粉 |
选型与应用建议
1206 是工业级贴片指示灯珠的主力封装：3.2×1.6mm 的焊盘面积让回流焊工艺窗口更宽，在 AOI 自动光学检测和高低温循环下都有更好的可靠性余量，因此工业控制器、PLC 状态指示、汽车电子辅助指示和户外仪表普遍选用 1206。弘呈光电 1206 系列采用 A 级芯片 + 纯金线 + 耐高温进口硅胶，中端即可达到 15000~25000 小时 L70 寿命，高端款适合 -40℃~105℃ 长期工作。
采购与询价说明
贴片型号为编带包装（每盘数量以对应规格书为准），最小起订量按整盘计算；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
不同颜色/型号的正向电压差异较大（常见 1.8~3.4V），限流电阻请按所选型号规格书的 VF 范围计算；回流焊温度曲线请按对应规格书设定。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
