5mm高胶体双色LED灯珠
产品简介：
5mm高胶体红翠绿双色直插LED采用有边圆头透明胶体，本体高度20.5mm。红、绿两个通道属于同一完整料号，参数分别列示。
核心特点：
- 三引脚共阴极，按PDF第2页标注1红、2公共阴极、3绿
- 红光与翠绿光分别保留电压、波长、光强范围
- 原PDF未提供可用视角，不用其他型号角度代替
应用与选型：
- 红绿双色状态指示
- 具有20.5mm高胶体安装需求的面板结构
所属分类：插件LED系列
核心光电参数速查（按发光颜色）
测试条件：各通道IF列、Ta=25°C；范围为原表Min–Max，Typ与Avg分别保留；—表示未提供或无法确认。原始条件、缺失原因和来源见对应型号参数详情。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 (°C) |
|---|---|---|---|---|---|---|---|
| 红光 | HC-5Y3H91Y2C-RG-AA-LL | 1.8–2.4 | 620–630 nmλ 类型未注明 | 300–800 | — | 标注 20 | — |
| 翠绿光 | 2.6–3.2 | 515–525 nmλ 类型未注明 | 2000–4000 | — | 标注 20 | — |
尺寸及引脚说明

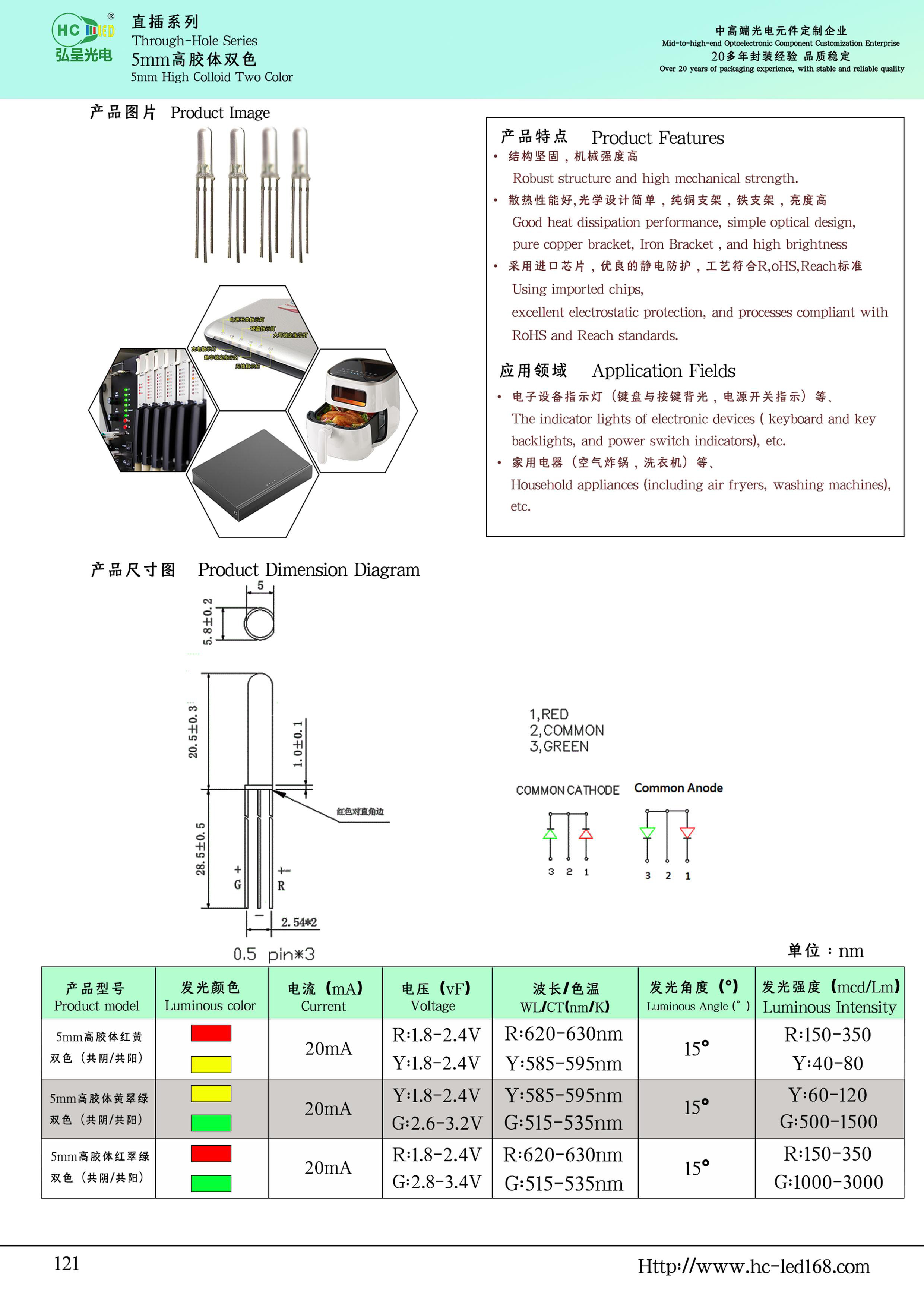

| HC-5Y3H91Y2C-RG-AA-LL | 标称5mm；圆头本体φ5.0mm、底部5.8±0.2mm、本体高20.5±0.3mm（不含引脚），引脚28.5±0.5mm；L/W轴未定义。 三引脚共阴极：按第2页视角1 RED（红通道）、2 CATHODE（公共阴极）、3 GREEN（绿通道）。 查看尺寸及引脚原图 · PDF第2页 |
|---|
参数详情与原始依据 · HC-5Y3H91Y2C-RG-AA-LL
第1页5mm正常圆头透明有边红翠绿双色共阴极高胶体20.5；第3页明确Red、Green通道；Lens water clear。
胶体：透明；依据：第3页Water clear。

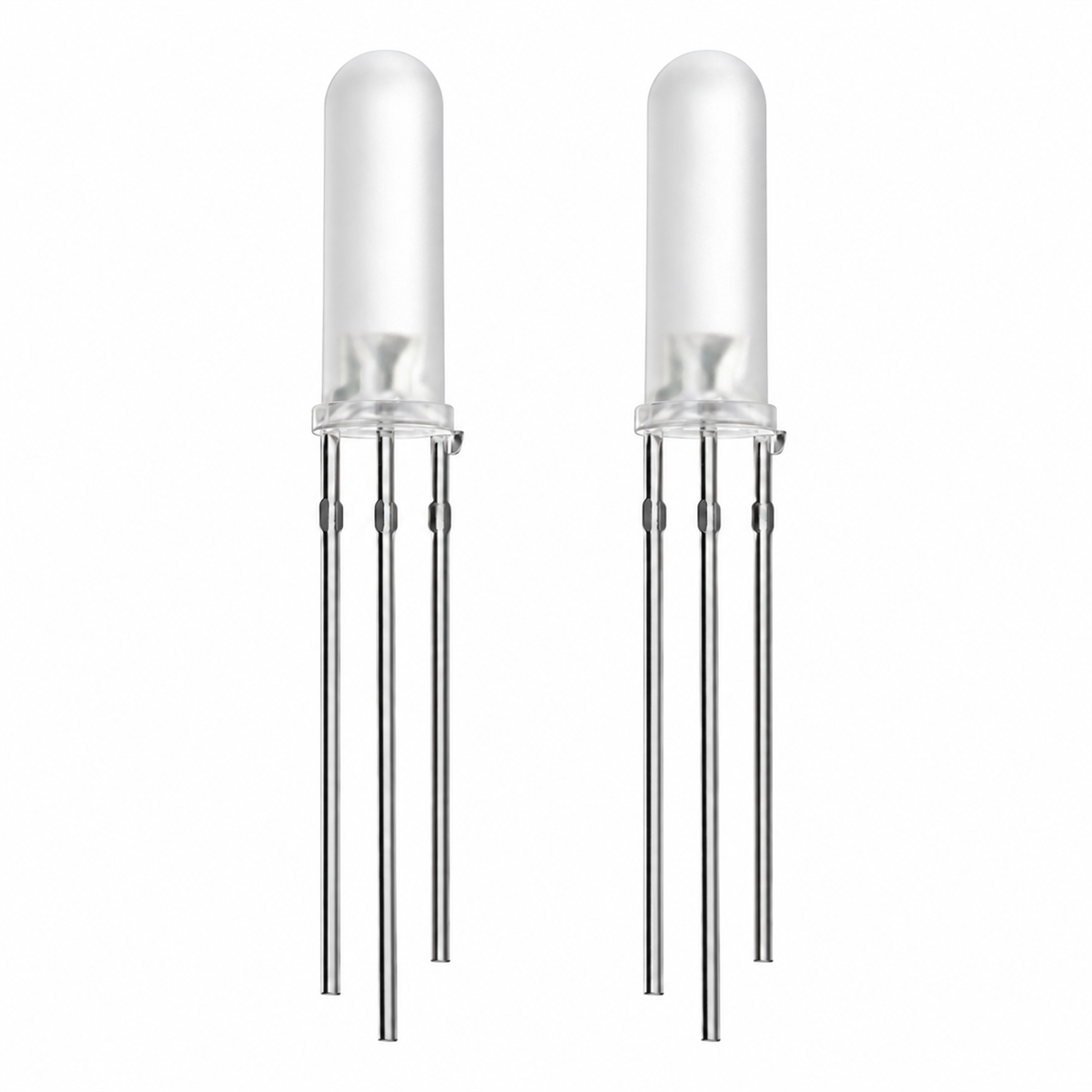

图片：原专用字段为空；绑定913后台透明高胶体三引脚外观图，独立保存到此完整料号，不再依靠运行时系列回退。。
PDF未提供可用发光角度，不填120°。
第3页范围行只标λ，不能冒充主波长或峰值范围；Selection Guide另有λp标注620/515nm但未提供同一测试条件，不与范围混排。
后台206双色与205高胶体同时关联，选型页采用更具体的206；当前产品中心可见5mm列表未列出913，按后台sort字段放在组末尾。
原Experiment temperature range不直接当作工作温度；L/W轴未定义。
红光
VF测试电流：标注值 20 mA；IF=20mA; Ta=25℃。 PDF第3页
正向电压：最小 1.8 V / 最大 2.4 V；IF=20mA; Ta=25℃。 PDF第3页
发光强度：最小 300 mcd / 最大 800 mcd；IF=20mA; Ta=25℃。 PDF第3页
波长（主/峰未注明）：最小 620 nm / 最大 630 nm；IF=20mA; Ta=25℃。 PDF第3页
最大额定功耗：最大 72 mW；Ta=25°C。 PDF第3页
翠绿光
VF测试电流：标注值 20 mA；IF=20mA; Ta=25℃。 PDF第3页
正向电压：最小 2.6 V / 最大 3.2 V；IF=20mA; Ta=25℃。 PDF第3页
发光强度：最小 2000 mcd / 最大 4000 mcd；IF=20mA; Ta=25℃。 PDF第3页
波长（主/峰未注明）：最小 515 nm / 最大 525 nm；IF=20mA; Ta=25℃。 PDF第3页
最大额定功耗：最大 102 mW；Ta=25°C。 PDF第3页
产品规格速查
| 产品系列 | 5mm高胶体双色LED灯珠 |
|---|---|
| 安装方式 | 直插式 |
| HC-5Y3H91Y2C-RG-AA-LL | 5mm 圆头有边高胶体透明红翠绿双色 LED灯珠 查看对应参数及尺寸依据 |
采购与询价说明
请以完整型号及后缀询价，并说明数量、测试电流、亮度分档和结构要求。PDF无需填写询价信息即可下载。产品标称尺寸与实际本体尺寸、引脚长度分开核对。
选型建议
胶体外观不等于发光颜色。多色产品应逐通道核对电流、电压和引脚；资料冲突处应先确认原厂图纸，不按相似型号补值。
