5mm高胶体直插LED灯珠
产品简介：
5mm高胶体红光直插LED采用有边圆头透明胶体，本体高度20.5mm，不含引脚。完整型号HC-54LH91R38BJC-AA-L的光强、电压及角度独立列示。
核心特点：
- 透明胶体，红光发射，不能根据外壳颜色代替发光颜色
- 双引脚；本体高20.5±0.3mm，参数以对应PDF为准
- 视角原表Avg为15°，不是Typ值
应用与选型：
- 需要高胶体结构的面板指示
- 仪器仪表与设备状态指示，安装前核对图纸
所属分类：插件LED系列
核心光电参数速查（按发光颜色）
测试条件：各通道IF列、Ta=25°C；范围为原表Min–Max，Typ与Avg分别保留；—表示未提供或无法确认。原始条件、缺失原因和来源见对应型号参数详情。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 (°C) |
|---|---|---|---|---|---|---|---|
| 红光 | HC-54LH91R38BJC-AA-L | 1.8–2.4 | 620–630 nmλ 类型未注明 | 300–800 | Avg 15 | 标注 20 | — |
尺寸及引脚说明

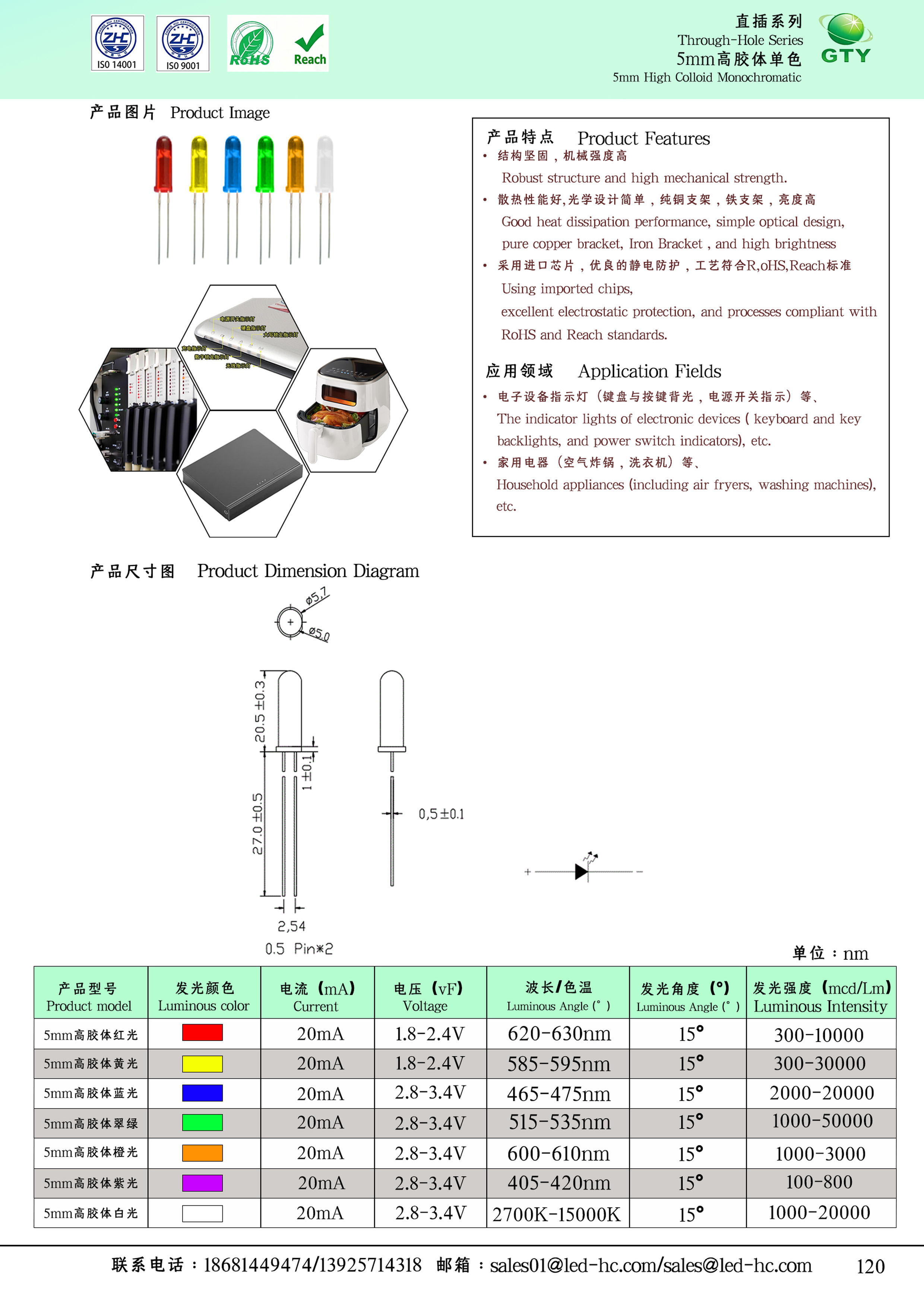

| HC-54LH91R38BJC-AA-L | 标称5mm；圆头本体φ5.0mm、法兰φ5.7mm，本体高20.5±0.3mm（不含引脚）、底边1.0±0.1mm，引脚27±0.5mm，脚距2.54mm、脚宽0.5±0.1mm。L/W轴未定义。 双引脚。规格书第2页图纸有支架标识，但没有明确实物脚号与阳/阴极对应，不根据图片胶体或脚长猜测。 查看尺寸及引脚原图 · PDF第2页 |
|---|
参数详情与原始依据 · HC-54LH91R38BJC-AA-L
第1页5mm高胶体有边圆头透明发红光；第3页Red / Water clear。
胶体：透明；依据：第3页Water clear。

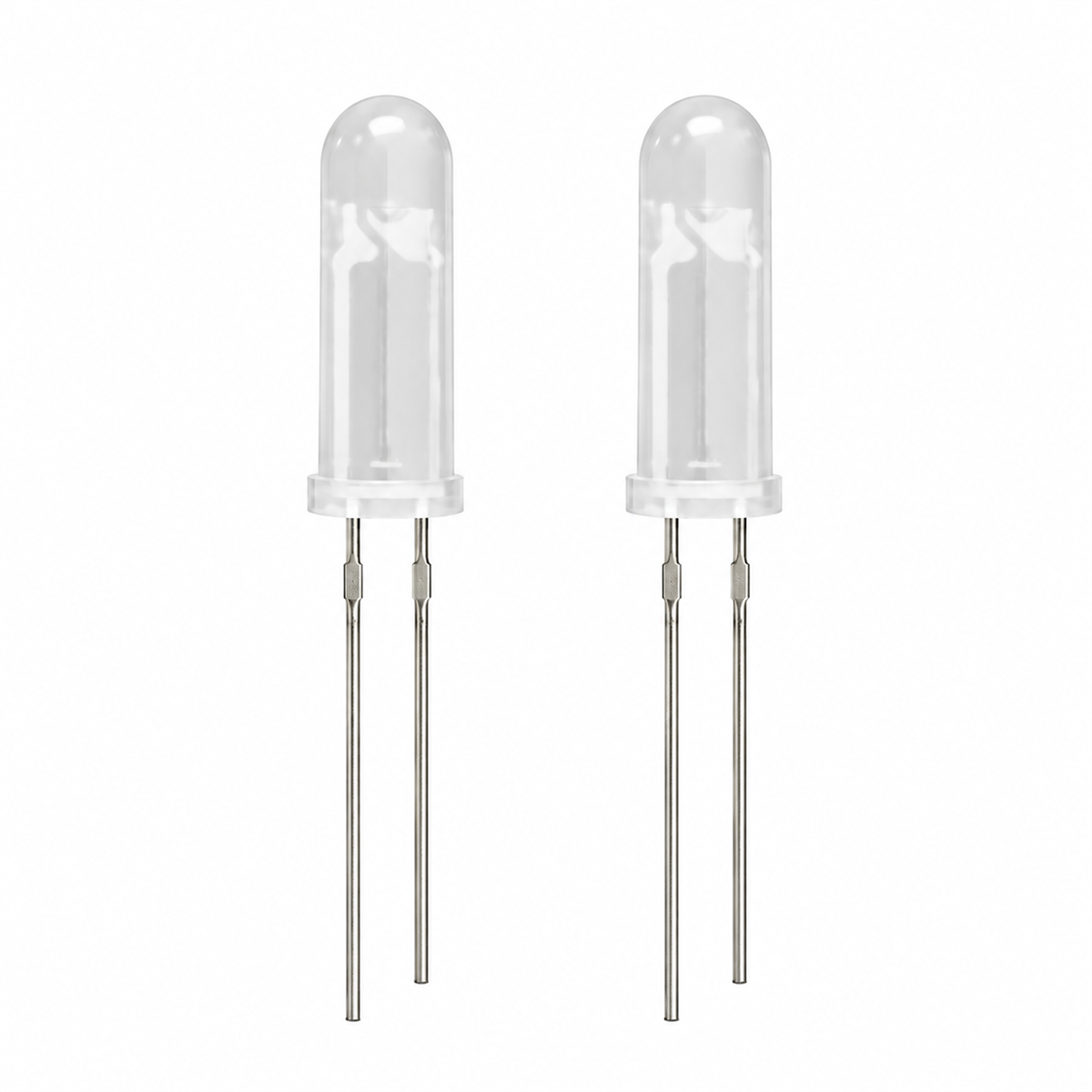

图片：改用912后台高胶体双引脚透明外观图；原料号关联红色胶体图与PDF透明外观不符。。
后台明确分类5MM高胶体，但当前产品中心5mm可见分类列表未列入912；按后台sort字段降序放在5mm组末尾，未改动站点分类树。
原Experiment temperature range不直接当作工作温度额定值；L/W轴未定义。
红光
VF测试电流：标注值 20 mA；IF=20mA; Ta=25℃。 PDF第3页
正向电压：最小 1.8 V / 最大 2.4 V；IF=20mA; Ta=25℃。 PDF第3页
半光强全角：平均值 15 deg；IF=20mA; Ta=25℃。 PDF第3页
发光强度：最小 300 mcd / 最大 800 mcd；IF=20mA; Ta=25℃。 PDF第3页
波长（主/峰未注明）：最小 620 nm / 最大 630 nm；IF=20mA; Ta=25℃。 PDF第3页
产品规格速查
| 产品系列 | 5mm高胶体直插LED灯珠 |
|---|---|
| 安装方式 | 直插式 |
| HC-54LH91R38BJC-AA-L | 5mm 圆头有边高胶体透明红光 LED灯珠 查看对应参数及尺寸依据 |
采购与询价说明
请以完整型号及后缀询价，并说明数量、测试电流、亮度分档和结构要求。PDF无需填写询价信息即可下载。产品标称尺寸与实际本体尺寸、引脚长度分开核对。
选型建议
胶体外观不等于发光颜色。多色产品应逐通道核对电流、电压和引脚；资料冲突处应先确认原厂图纸，不按相似型号补值。
