产品简介：
5mm加长脚直插LED灯珠是一款采用5mm胶体封装和加长双引脚结构的发光二极管，具有发光区域清晰、光线均匀、插装及焊接方便等特点。适用于电子设备指示、仪器仪表、家电面板及状态提示，可根据客户需求定制发光颜色、亮度、波长、胶体颜色和引脚长度。
核心优势：
- 5mm胶体封装，搭配加长引脚结构
- 加长双引脚设计，便于插装和焊接
- 发光区域清晰，光线均匀柔和

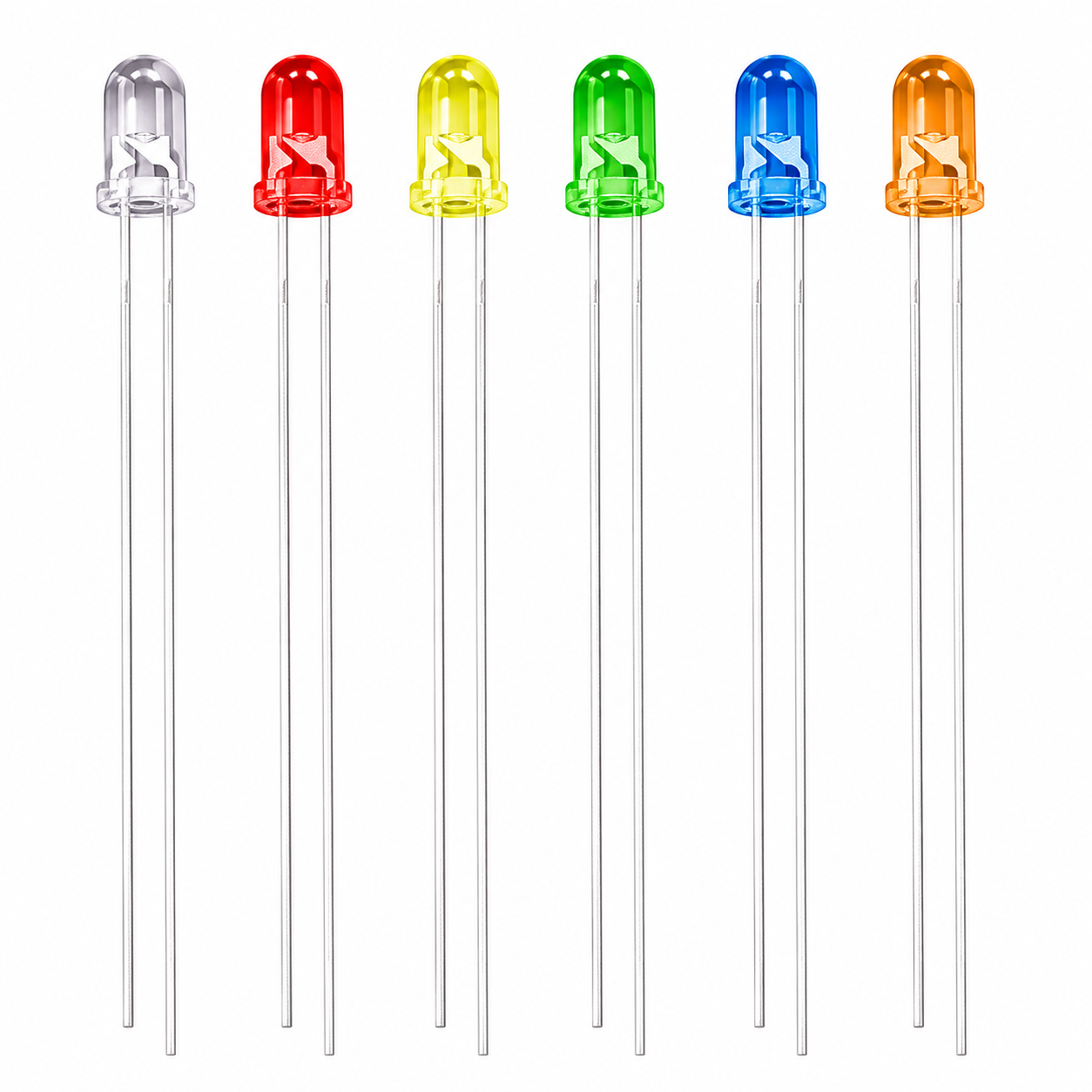

- 支持红、黄、绿、蓝、白及橙光
- 可选透明胶体、雾状胶体及有色胶体
- 支持亮度、波长、电压和引脚长度定制
应用领域：
- 仪器仪表及工业设备指示灯
- 家电面板、控制面板及开关指示
- 音响设备、功放及电子产品
- 数码显示、条形显示及背光模组
- 通信设备、安防设备及状态提示
产品特点：
芯片：采用中国台湾及大陆一线品牌A级芯片，亮度稳定、颜色一致性好，抗静电能力强。
金线：采用99.99%纯金线焊接，导电性能良好，焊点牢固可靠。
胶水：采用优质环保树脂封装，可选透明、雾状或有色胶体，耐热性好、不易黄变。
支架：采用优质金属引脚支架，导电性能好，支持不同脚长及折弯方式定制。
包装：支持散装、袋装及客户指定包装，做好防静电和防潮保护。
所属分类：插件LED系列
核心光电参数速查（按发光颜色）
测试条件：IF=20mA；数值为规格书 Min~Max，Typ 为典型值。双色红、绿通道按两页所列波长对应，详见表下注释。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 λp / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-SS-5A3RC-B | 1.9~2.3 | 620~630 nm | 800~1200 | 25 | 20 | -20~+80℃ |
| 红光 | HC-SS-5G9RGC/C | 1.9~2.4 | 620~630 nm | 600~800 | 30 | 20 | -20~+80℃ |
| 绿光 | 2.8~3.2 | 520~525 nm | 800~1200 | 30 | 20 | -20~+80℃ |
来源：单色规格书第 2 页；双色规格书第 2、3 页。双色两页未直接标明颜色名称，此处依据 620~630nm、520~525nm 分别对应红光、绿光。双色规格书第 1 页及第 4 页文字写共阴，但第 4 页中央脚标为 ANODE，接线前须核对厂家确认的引脚图。
5mm加长脚直插LED灯珠采用圆头透明胶体封装，提供红光单色和红绿双色两种型号。红光单色 HC-SS-5A3RC-B 为双引脚、脚长 53mm；红绿双色 HC-SS-5G9RGC/C 为三引脚、脚长 42mm。产品由东莞市弘呈光电有限公司生产，适用于有加长引脚要求的面板与指示结构；完整电气参数、安装尺寸与引脚定义请下载本页对应型号规格书 PDF。
Q：直插灯珠的脚长可以定制吗？
A：本页红光单色型号的引脚长度为 53mm，红绿双色型号为 42mm。其他脚长或弯脚成型需求，请提供安装尺寸与要求，由厂家确认。
产品规格速查
| 产品名称 | 5mm加长脚直插LED灯珠 |
|---|---|
| 封装形式 | 直插封装 |
| 尺寸规格 | Φ5mm；红光单色引脚长 53mm，红绿双色引脚长 42mm |
| 安装方式 | DIP 插件 |
| 发光颜色 | 红光单色、红绿双色（按型号选） |
| 环保认证 | RoHS |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长、胶体、引脚长度定制 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：有加长引脚要求的控制面板、仪器仪表与设备状态指示；装配时应按实际脚长、孔位及弯脚要求核对。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~625nm | 1.8~2.4V | AlGaInP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 520~530nm | 2.8~3.4V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光（正白） | 全光谱 | 3.0~3.4V | InGaN+荧光粉 |
采购与询价说明
最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
按完整型号核对引脚长度、脚数及孔位：单色为双引脚、53mm 长脚，双色为三引脚、42mm 长脚。单色规格书第 3 页标注 1 为阳极、2 为阴极；双色第 1 页及第 4 页文字写共阴，第 4 页中央脚却标 ANODE，接线前须由厂家核对这一冲突，不以引脚长短代替极性图。两份规格书的引脚焊接上限均为 260℃、5 秒，焊点距胶体底部至少 3mm；成型应在焊接前完成。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-27 对照产品资料整理；规格书未提供或存在冲突的项目不作统一填写，请以对应型号确认后的规格书为准。
