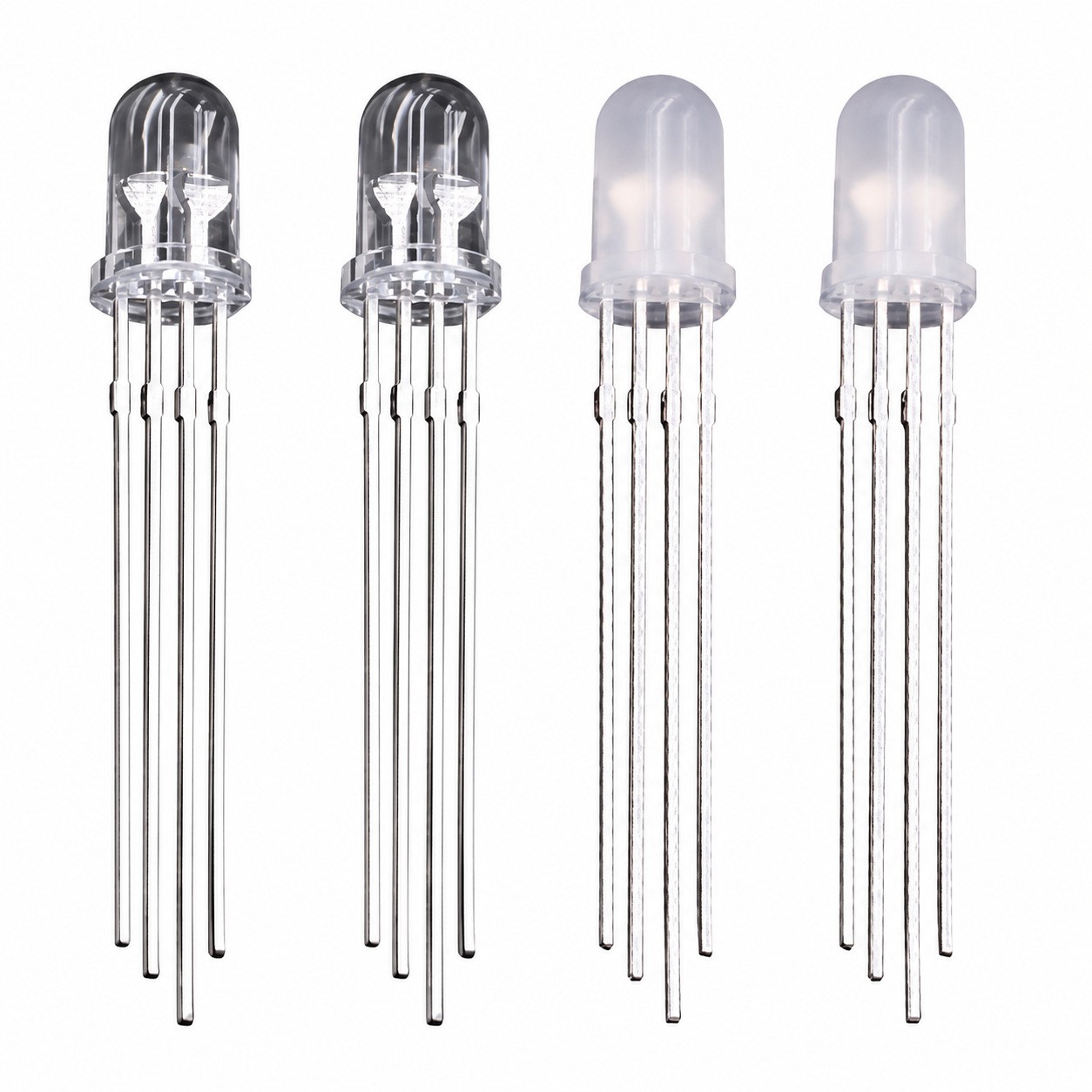

5mm 圆头RGB全彩LED灯珠
5mm 圆头RGB全彩LED灯珠 - 弘呈光电LED灯珠厂家
产品简介：
5MM圆头LED又称F5直插发光二极管，采用直径约5mm的圆形透镜胶体封装，具有体积小、亮度高、出光集中、响应速度快及安装方便等特点。
核心优势：
- 5MM标准圆头封装，通用性强
- 顶部透镜出光，亮度高、辨识度好
- 直插式双引脚结构，焊接安装方便
- 支持红、黄、绿、蓝、白、橙及紫光
- 可选透明、雾状和有色胶体
- 支持亮度、波长、角度及脚长定制
应用领域：
- 仪器仪表及工业设备指示灯
- 家电面板、按键和开关指示
- 音响、功放及通信设备
- 电源、充电器和安防产品
- 交通信号及电子标识
产品特点：
芯片：采用中国台湾及大陆一线品牌A级芯片，亮度稳定、颜色一致性好，支持亮度和波长分档。
金线：采用99.99%纯金线焊接，导电性能良好，焊点牢固可靠。
胶水：采用优质环氧树脂封装，透光性能好、耐热性强，长期使用不易黄变。
支架：采用优质金属引脚支架，导电性能好，支持不同脚长、折弯和极性方案。
包装：支持散装、袋装及客户指定包装，提供防静电和防潮保护。
所属分类：插件LED系列
核心光电参数速查（按发光颜色）
测试条件：正向电流 IF=20mA、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-509U25Y3C-BRG-AAA-LLL | 1.8~2.4 | 620~630 nm | 600~1200 | — | 20 | -20 ~ +80℃ |
| 翠绿 | 2.6~3.2 | 515~525 nm | 5000~20000 | — | 20 | -20 ~ +80℃ | |
| 蓝光 | 2.6~3.2 | 460~465 nm | 1000~3000 | — | 20 | -20 ~ +80℃ | |
| 红光 | HC-509U25A3W-RGB-CAA-LLQZ | 1.8~2.4 | 620~630 nm | 600~1200 | — | 20 | -20 ~ +80℃ |
| 翠绿 | 2.6~3.2 | 520~525 nm | 1000~2000 | — | 20 | -20 ~ +80℃ | |
| 蓝光 | 2.6~3.2 | 460~465 nm | 300~600 | — | 20 | -20 ~ +80℃ | |
| 红光 | HC-509U07A3W-RGB-AAA-LLQZ | 1.8~2.4 | 620~630 nm | 400~800 | — | 20 | -20 ~ +80℃ |
| 翠绿 | 2.8~3.4 | 517~522 nm | 1000~3000 | — | 20 | -20 ~ +80℃ | |
| 蓝光 | 2.8~3.4 | 460~465 nm | 300~600 | — | 20 | -20 ~ +80℃ |
5mm圆头RGB全彩LED灯珠是尺寸 5mm 的直插 LED 指示灯珠，正向电压 1.8~3.4V（随发光颜色变化）、20mA 级驱动。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与引脚长度、弯脚成型与编带包装定制；完整电气参数与安装尺寸请下载本页规格书 PDF。
Q：幻彩灯珠的色坐标 BIN 档范围是多少？
A：全彩系列按 CIE 色坐标分光分色出货，同批次色差 Δu'v'≤0.003，支持按客户色域要求定制 BIN 档。
产品规格速查
| 产品名称 | 5mm圆头RGB全彩LED灯珠 |
|---|---|
| 封装形式 | 直插封装、圆头 |
| 尺寸规格 | Φ5mm |
| 安装方式 | DIP 插件 |
| 发光颜色 | RGB 全彩 |
| 环保认证 | RoHS |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长、胶体、引脚长度定制 |

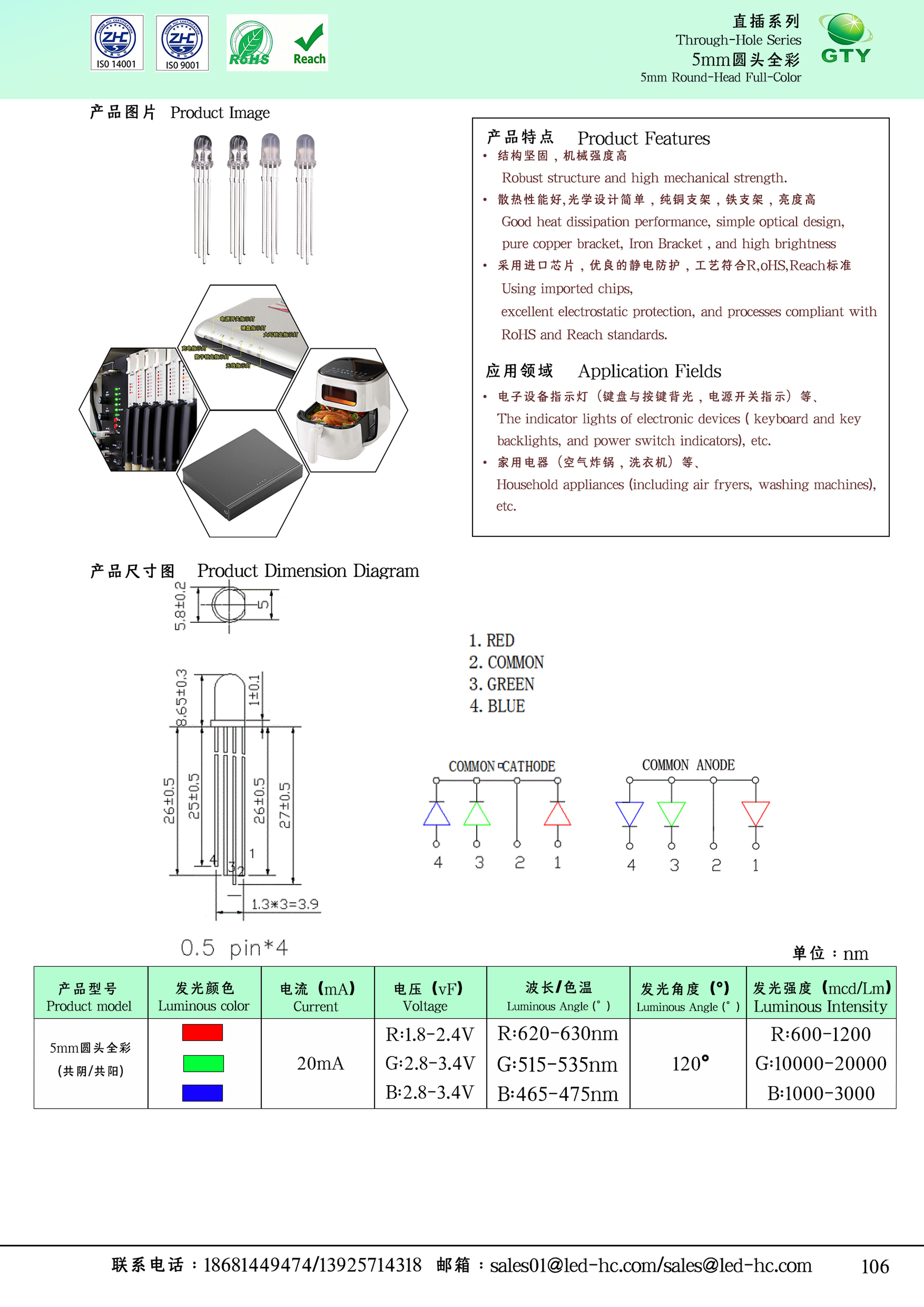

| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于仪器仪表及工业设备指示灯、家电面板、按键和开关指示、音响、功放及通信设备、电源、充电器和安防产品。
核心电气参数（文字版）
下表为弘呈光电 5mm圆头RGB全彩LED灯珠（5mm全彩RGB（四脚共阴/共阳））的核心电气参数，纯文字数据，便于检索与复制：
| 参数 | 数值 |
|---|---|
| 直径 | Φ5.0mm |
| 功率 | 0.1~0.2W |
| 正向电压 | R:2.0V / G:3.2V / B:3.2V |
| 正向电流 | 20mA/色 |
| 发光强度 | 200~2000mcd |
| 发光角度 | 30°~60° |
| 典型应用 | 装饰灯、氛围灯、信号灯 |
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~625nm | 1.8~2.4V | AlGaInP |
| 绿光 | 520~525nm | 2.8~3.4V | InGaN |
| 蓝光 | 460~470nm | 2.8~3.4V | InGaN |
选型与应用建议
5mm RGB 全彩灯珠把红、绿、蓝三颗芯片封装在同一胶体内，四个引脚分别为公共极和 R/G/B 三个正（负）极，通过 PWM 调光可混出 1600 万种颜色，是氛围灯、装饰灯、状态指示多色合一的经典方案。下单前必须确认接线方式：共阴（公共负极）还是共阳（公共正极），接反会导致控制器无法驱动。弘呈光电 RGB 系列两种接法常备库存，三芯片色坐标单独分 BIN，并特别注意三色亮度配比——白光混色不偏青、不偏紫。
采购与询价说明
最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
插件灯珠引脚极性为长正短负，焊接建议 260℃/3 秒以内；不同颜色正向电压不同（1.8~3.4V），限流电阻请按实际颜色取值。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
