产品简介：
3MM圆头LED又称F3直插发光二极管，采用直径约3mm的圆形透镜胶体封装，具有体积小、亮度高、出光集中、响应速度快及安装方便等特点。
核心优势：
- 3MM标准圆头封装，通用性强
- 顶部透镜出光，亮度高、辨识度好
- 直插式双引脚结构，焊接安装方便
- 支持红、黄、绿、蓝、白、橙及紫光
- 可选透明、雾状和有色胶体
- 支持亮度、波长、角度及脚长定制
应用领域：
- 仪器仪表及工业设备指示灯
- 家电面板、按键和开关指示
- 音响、功放及通信设备
- 电源、充电器和安防产品
- 交通信号及电子标识
产品特点：
芯片：采用中国 台湾及大陆一线品牌A级芯片，亮度稳定、颜色一致性好，支持亮度和波长分档。
金线：采用99.99%纯金线焊接，导电性能良好，焊点牢固可靠。
胶水：采用优质环氧树脂封装，透光性能好、耐热性强，长期使用不易黄变。
支架：采用优质金属引脚支架，导电性能好，支持不同脚长、折弯和极性方案。
包装：支持散装、袋装及客户指定包装，提供防静电和防潮保护。
所属分类：插件LED系列

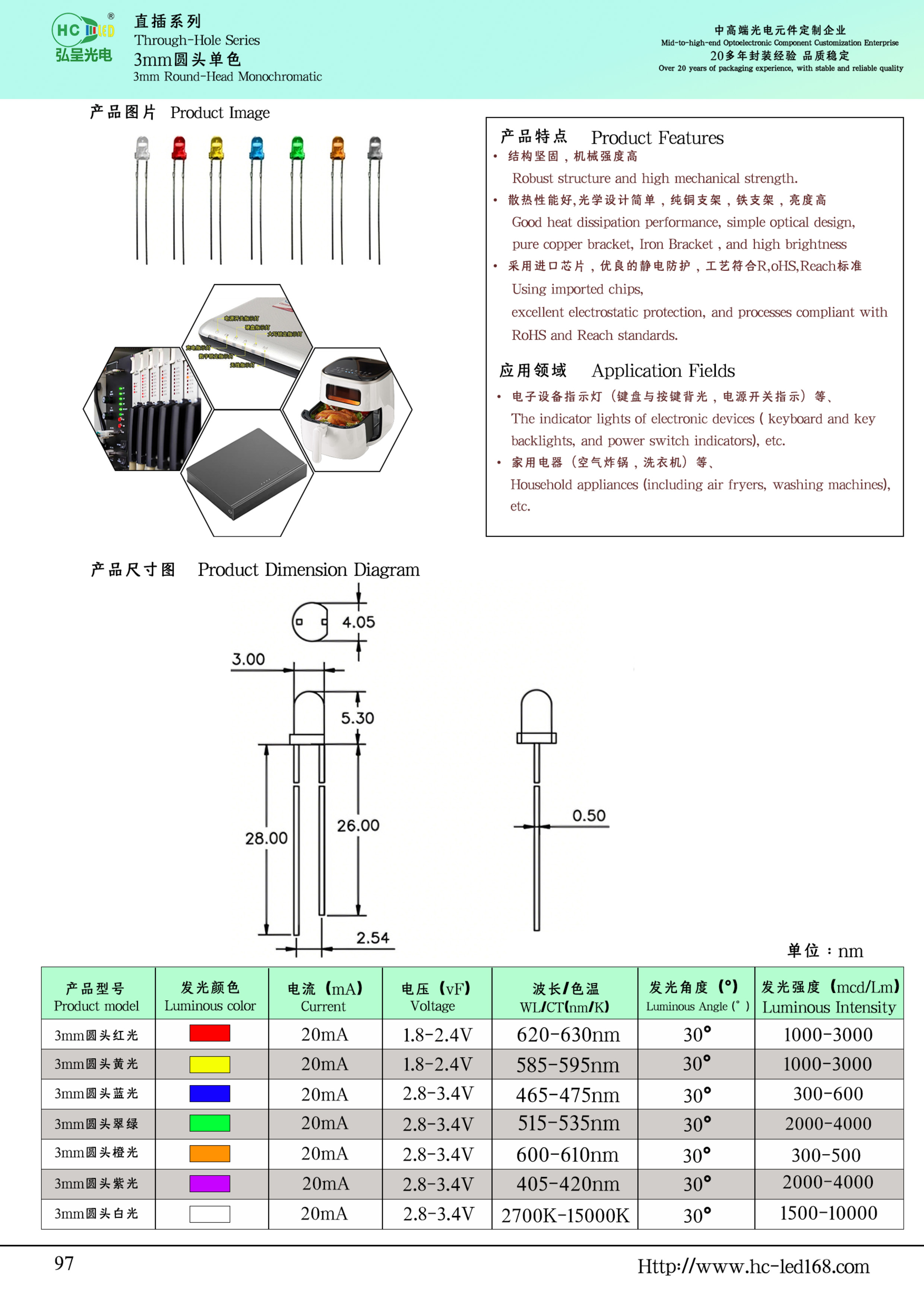

核心光电参数速查（按发光颜色）
测试条件：正向电流 IF=20mA、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 λp / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|

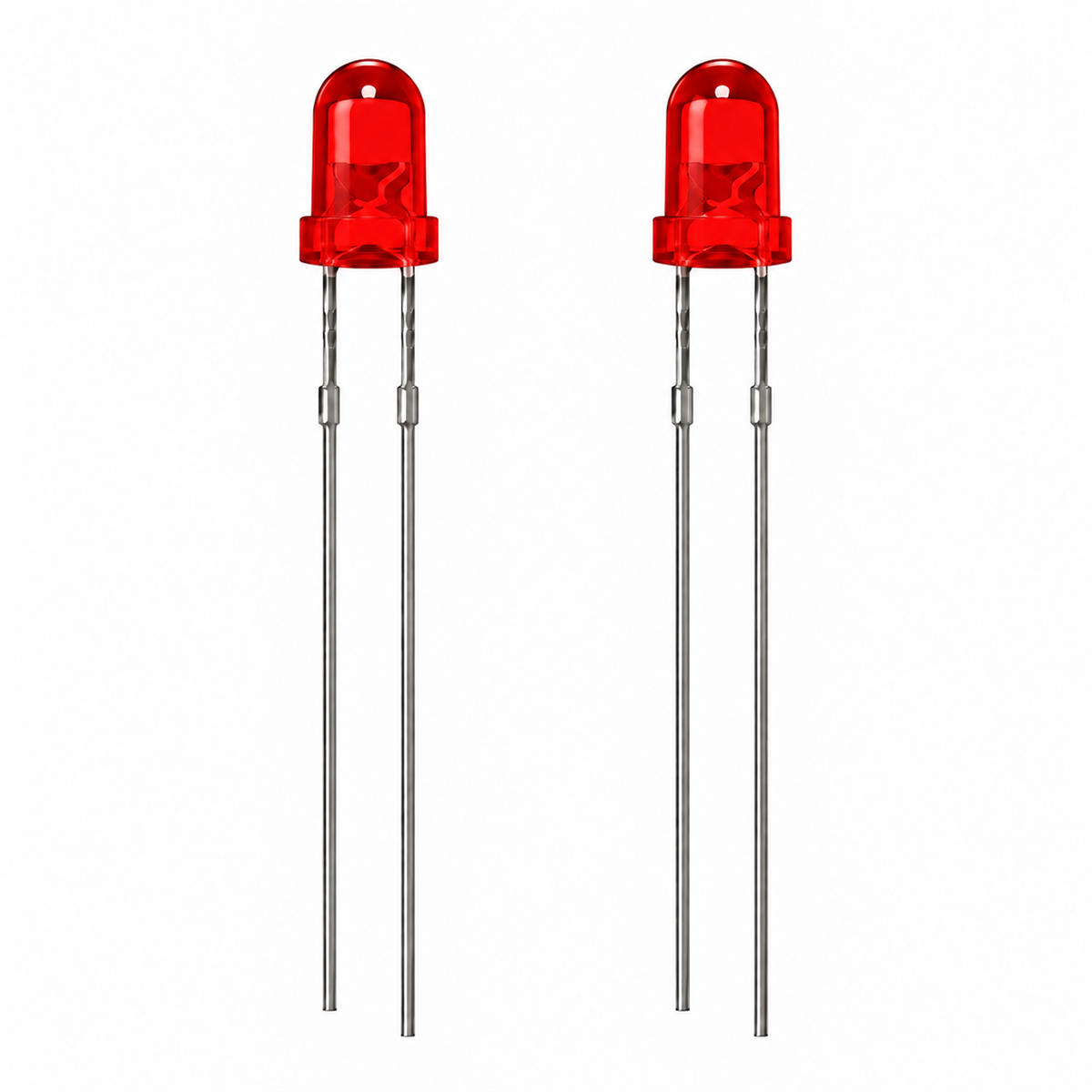

| 红光 | HC-34LU21R3JT-AA-L-2 | 1.8~2.4 | 620~630 nm | 1000~3000 | 30 | 20 | -20 ~ +80℃ |

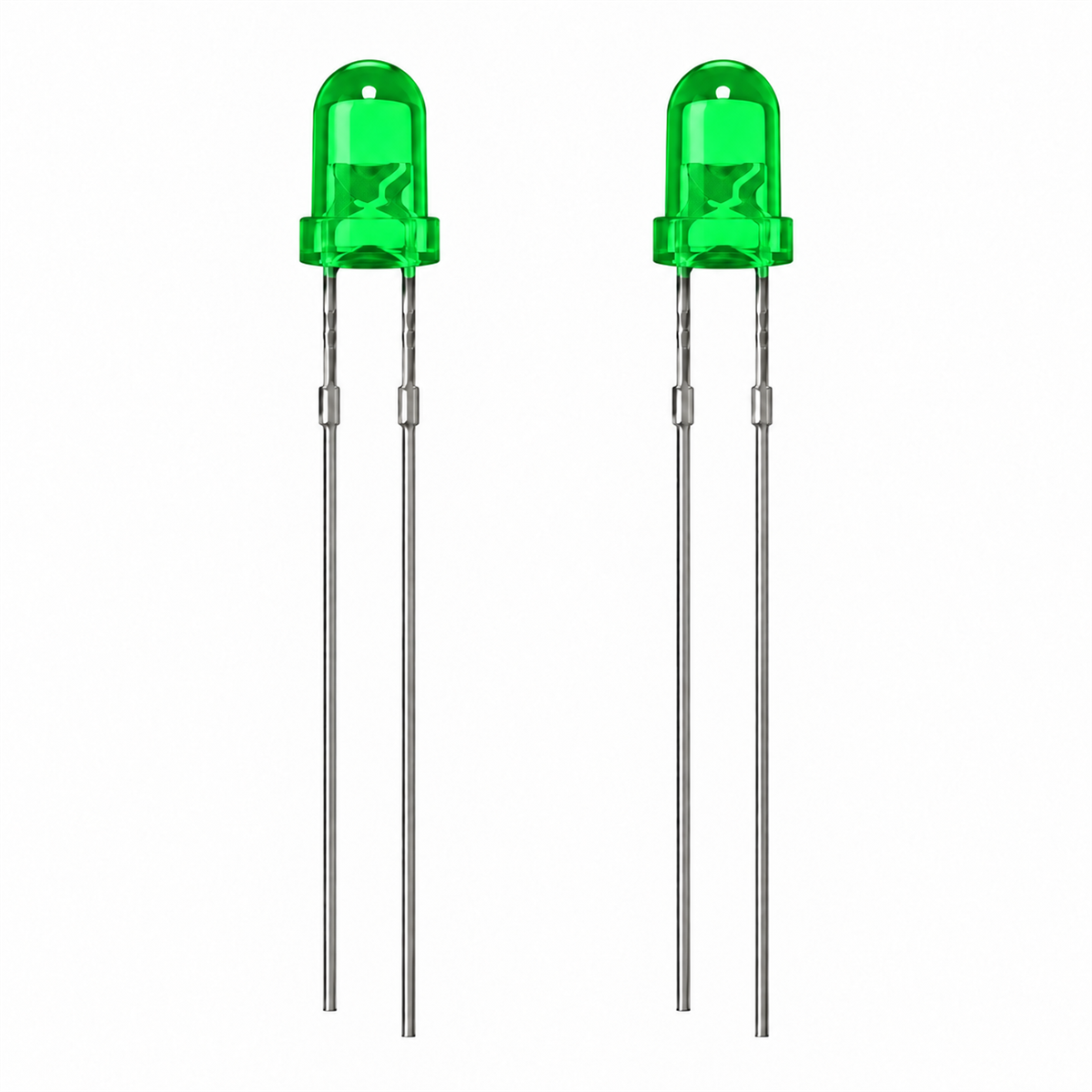

| 翠绿 | HC-34LU30G5MD-AA-L-1 | 2.6~3.2 | 515~520 nm | 2000~4000 | — | 20 | -20 ~ +80℃ |

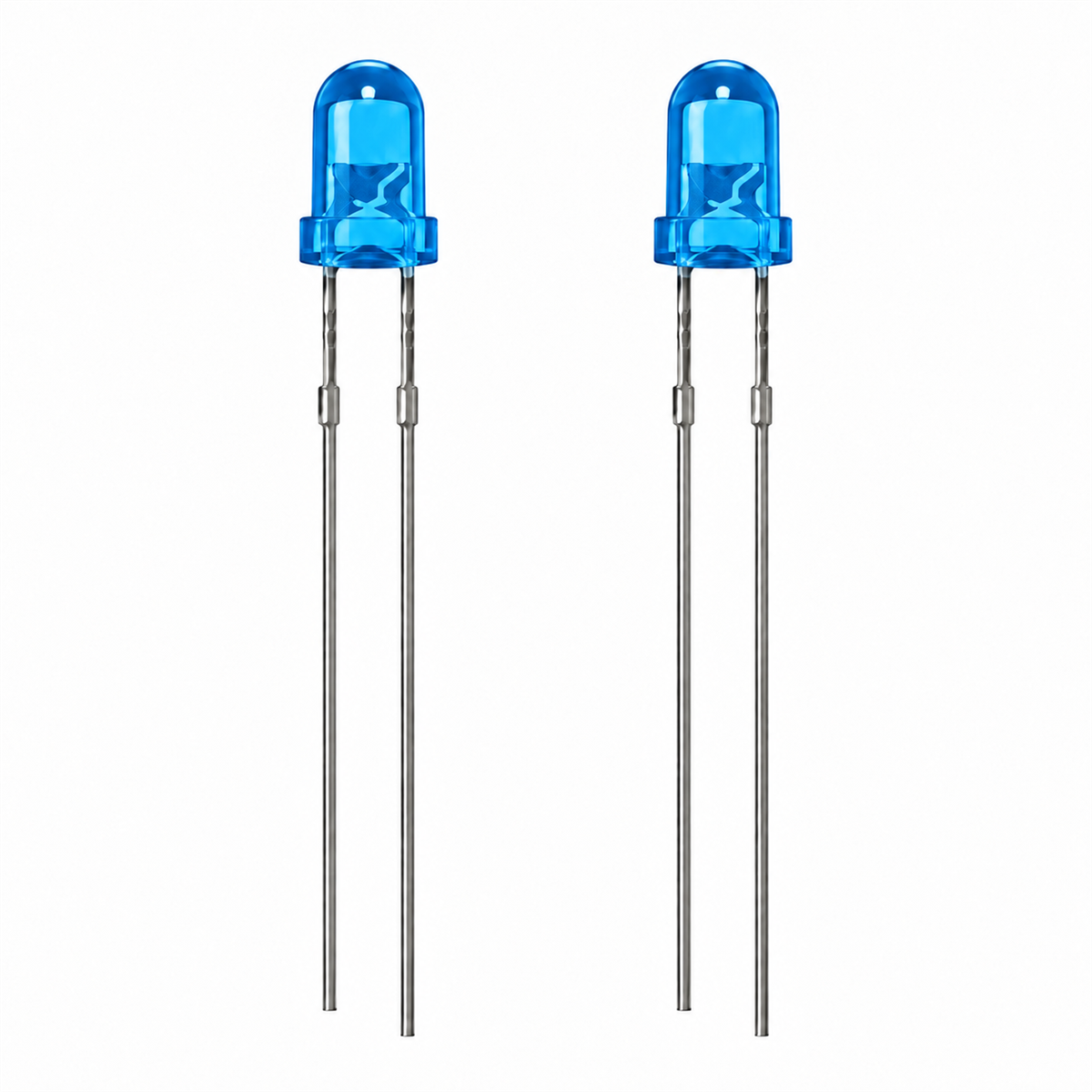

| 蓝光 | HC-34MU02B36BMW-AB-L-1 | 2.8~3.4 | 460~465 nm | 300~600 | — | 20 | -20 ~ +80℃ |

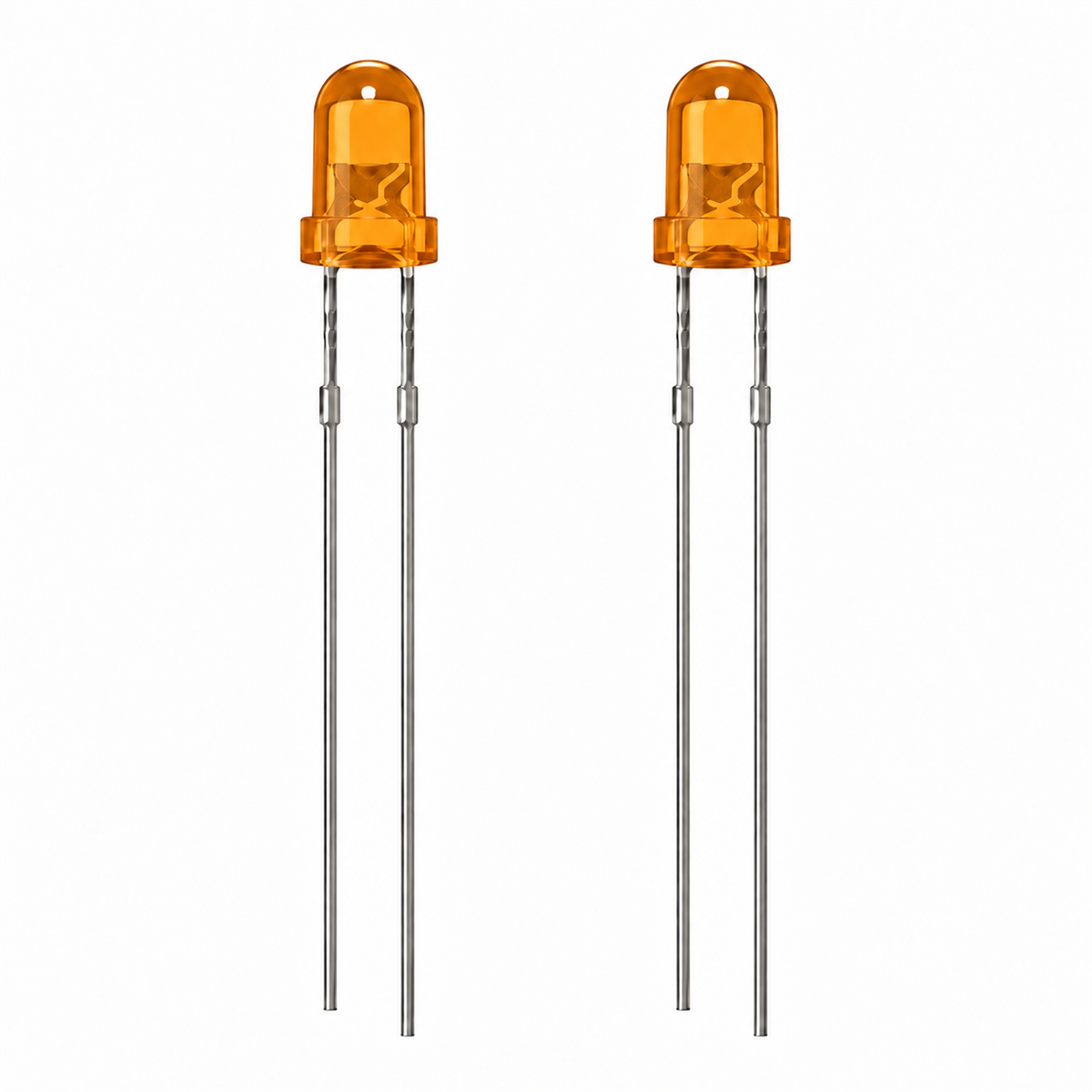

| 橙光 | HC-34MU21O26BJW-AA-L | 1.8~2.4 | 600~610 nm | 300~500 | — | 20 | -20 ~ +80℃ |

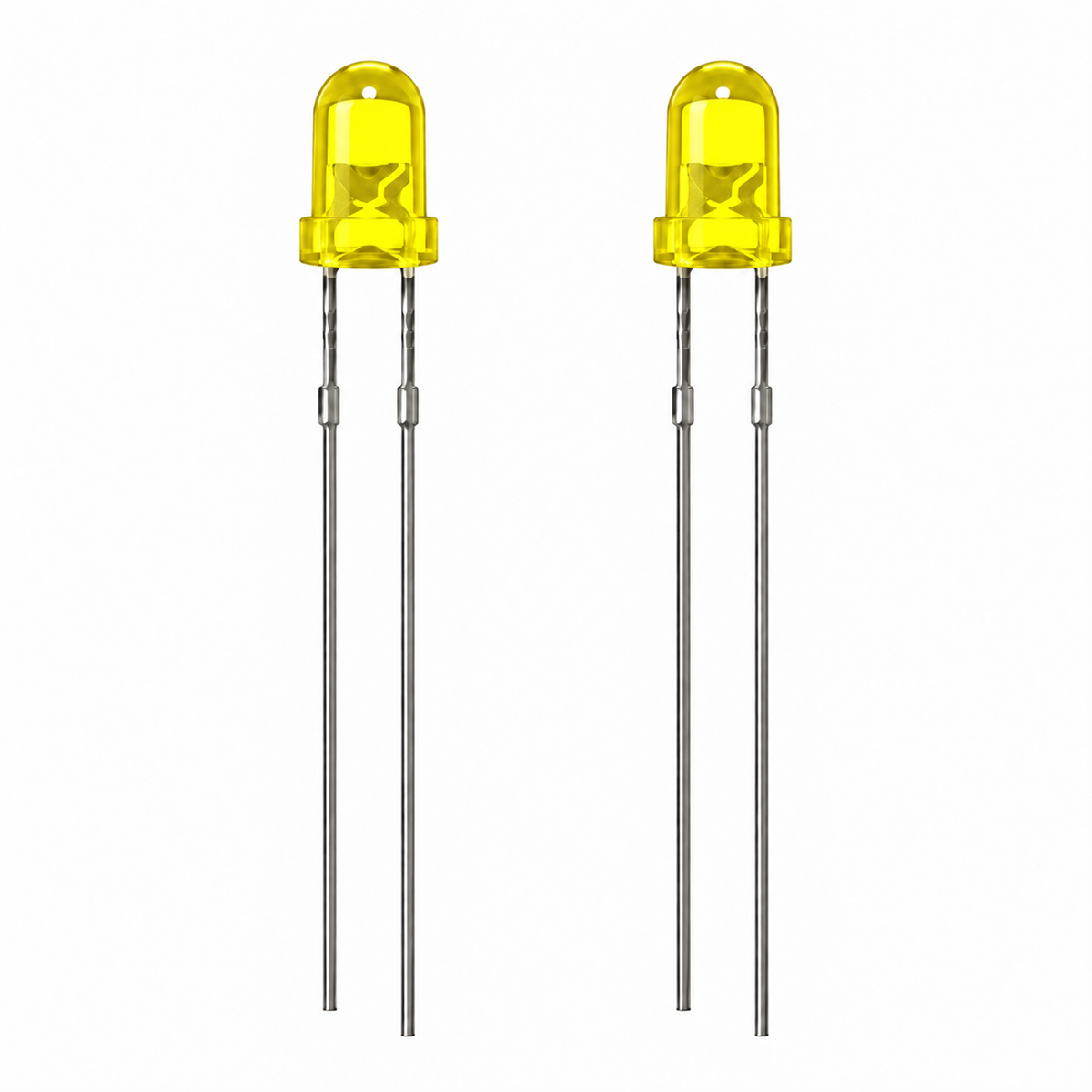

| 黄光 | HC-34MU30Y43AJD-AB-O-1 | 1.8~2.4 | 585~595 nm | 10~30 | — | 20 | -20 ~ +80℃ |
| 白光 | HC-34LU02W9CMC-AA-L-1 | 2.6~3.2 | 8000~12000 K | 5000~10000 | 45 | 20 | -20 ~ +80℃ |
相关产品
3mm圆头单色LED灯珠是3mm（Φ3）圆头直插 LED 指示灯珠，标准驱动电流 20mA，体积小、功耗低，发光颜色覆盖红/黄/绿/蓝/白，适用于紧凑空间的电源指示、状态显示与玩具电子。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与规格定制；完整电气参数（电压、亮度、波长、电流、尺寸图、焊盘设计、编带包装）请下载本页规格书 PDF。
Q：直插灯珠的脚长可以定制吗？
A：标准脚长 23-25mm，支持定制切脚（最短 3.5mm）与弯脚成型，编带包装可上自动插件机。
产品规格速查
| 产品名称 | 3mm圆头单色LED灯珠 |
|---|---|
| 封装形式 | 直插封装、圆头 |
| 尺寸规格 | Φ3mm |
| 安装方式 | DIP 插件 |
| 发光颜色 | 单色 可选 |
| 环保认证 | RoHS |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长、胶体、引脚长度定制 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于仪器仪表及工业设备指示灯、家电面板、按键和开关指示、音响、功放及通信设备、电源、充电器和安防产品。
核心电气参数（文字版）
下表为弘呈光电 3mm圆头单色LED灯珠（F3圆头直插（T-1））的核心电气参数，纯文字数据，便于检索与复制：
| 参数 | 数值 |
|---|---|
| 直径 | Φ3.0mm |
| 功率 | 0.03~0.06W |
| 正向电压 | 1.8~3.4V（随颜色变化） |
| 正向电流 | 15~25mA |
| 发光强度 | 100~10000mcd（按角度分档） |
| 发光角度 | 15°~60° |
| 典型应用 | 指示灯、玩具、小家电 |
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~625nm | 1.8~2.4V | AlGaInP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 520~530nm | 2.8~3.4V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光（正白） | 全光谱 | 3.0~3.4V | InGaN+荧光粉 |
选型与应用建议
3mm 圆头（F3/T-1）是小型设备的指示标配：玩具、小家电、遥控器、充电底座上的那颗小灯几乎都是它。Φ3mm 的体积对 PCB 开孔和外壳透光孔要求低，手工插件和波峰焊都容易操作。玩具类产品需要特别注意胶体阻燃和小零件安全标准（EN 71 / GB 19865），弘呈光电 F3 系列中端以上采用阻燃环氧树脂并附 RoHS 检测报告，出口玩具客户可直接过检。
Q：3mm 和 5mm 圆头灯珠怎么选？
A：两者都是 20mA 级直插指示灯珠；空间紧凑、面板开孔小选 3mm（Φ3），需要更高亮度分档或更传统的指示外观选 5mm（Φ5）。同颜色下电气参数一致，主要是封装体积与发光强度分档的差异。
采购与询价说明
最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
插件灯珠引脚极性为长正短负，焊接建议 260℃/3 秒以内；不同颜色正向电压不同（1.8~3.4V），限流电阻请按实际颜色取值。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
