3mm异形直插LED灯珠
产品简介：
3mm异形直插LED采用双引脚特殊外形封装。本页分别提供红光和白光两个完整型号；胶体、光电参数与PDF按型号独立关联。
核心特点：
- 红光为红色透明胶体；白光规格书注明白色雾状胶体
- 两种型号均采用双引脚，标称3mm与图纸实际尺寸分别列明
- 参数按IF=20mA及原PDF统计列展示；未提供项不补默认值
应用与选型：
- 异形面板与状态指示
- 仪器仪表和按键指示；安装空间须按尺寸图确认
所属分类：插件LED系列
核心光电参数速查（按发光颜色）
测试条件：各通道IF列、Ta=25°C；范围为原表Min–Max，Typ与Avg分别保留；—表示未提供或无法确认。原始条件、缺失原因和来源见对应型号参数详情。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 (°C) |
|---|---|---|---|---|---|---|---|
| 红光 | HC-34U22R33CJT-AA-L | 1.8–2.4 | 620–630 nmλ 类型未注明 | 1000–3000 | Avg 30 | 标注 20 | — |
| 白光 | HC-34LU22W15BMW-AA-L | 2.6–3.2 | 6000–10000 K原文行名/单位冲突 | 700–1300 | — | 标注 20 | — |
尺寸及引脚说明

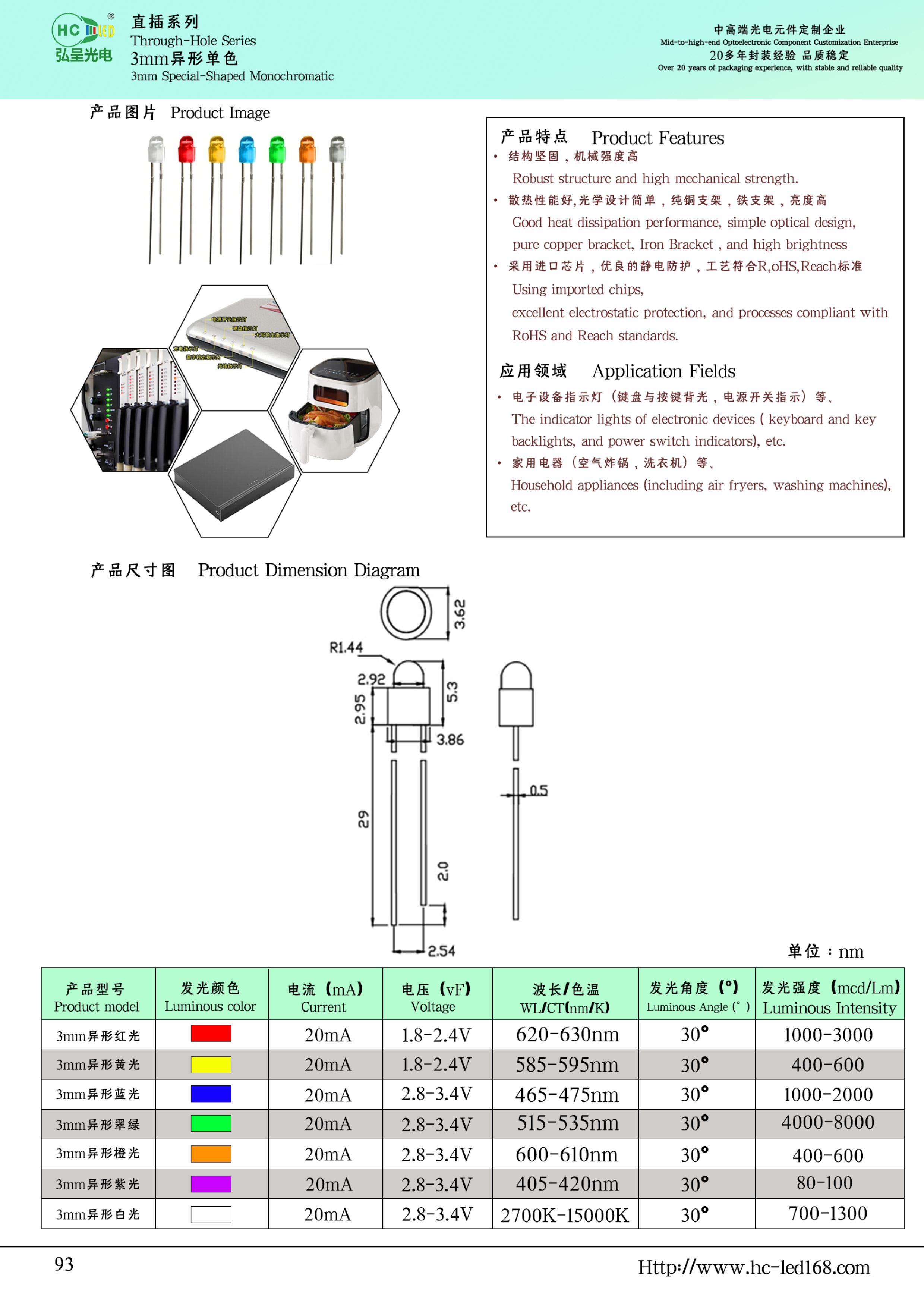

| HC-34U22R33CJT-AA-L | 标称3mm异形；顶部3.62±0.2mm、R1.44±0.1mm，图示另一宽度2.95±0.1mm，本体高度5.3±0.3mm，引脚29.5±0.5mm，脚距2.54±0.2mm、引脚截面0.5±0.1mm。图未定义L/W轴，未把名义3mm当实际L/W。 双引脚。第2页给出二极管正负示意，但没有给实物脚号与正负极的一一标注；按原图或样品确认，不按图片脚长猜测。 查看尺寸及引脚原图 · PDF第2页 |
|---|---|
| HC-34LU22W15BMW-AA-L | 标称3mm异形；顶部3.62±0.2mm、R1.44±0.1mm，图示另一宽度2.95±0.1mm，本体高度5.3±0.3mm，引脚29.5±0.5mm，脚距2.54±0.2mm、引脚截面0.5±0.1mm。L/W轴未定义。 双引脚。第2页有二极管正负示意，但没有实物脚号与正负极的对应标注；不可仅凭图片判断。 查看尺寸及引脚原图 · PDF第2页 |
参数详情与原始依据 · HC-34U22R33CJT-AA-L
第1页：3mm异形红色透明发红光；第3页：Emitting light colors Red / Color transparence。
胶体：红色透明；依据：Color transparence；第1页红色透明。

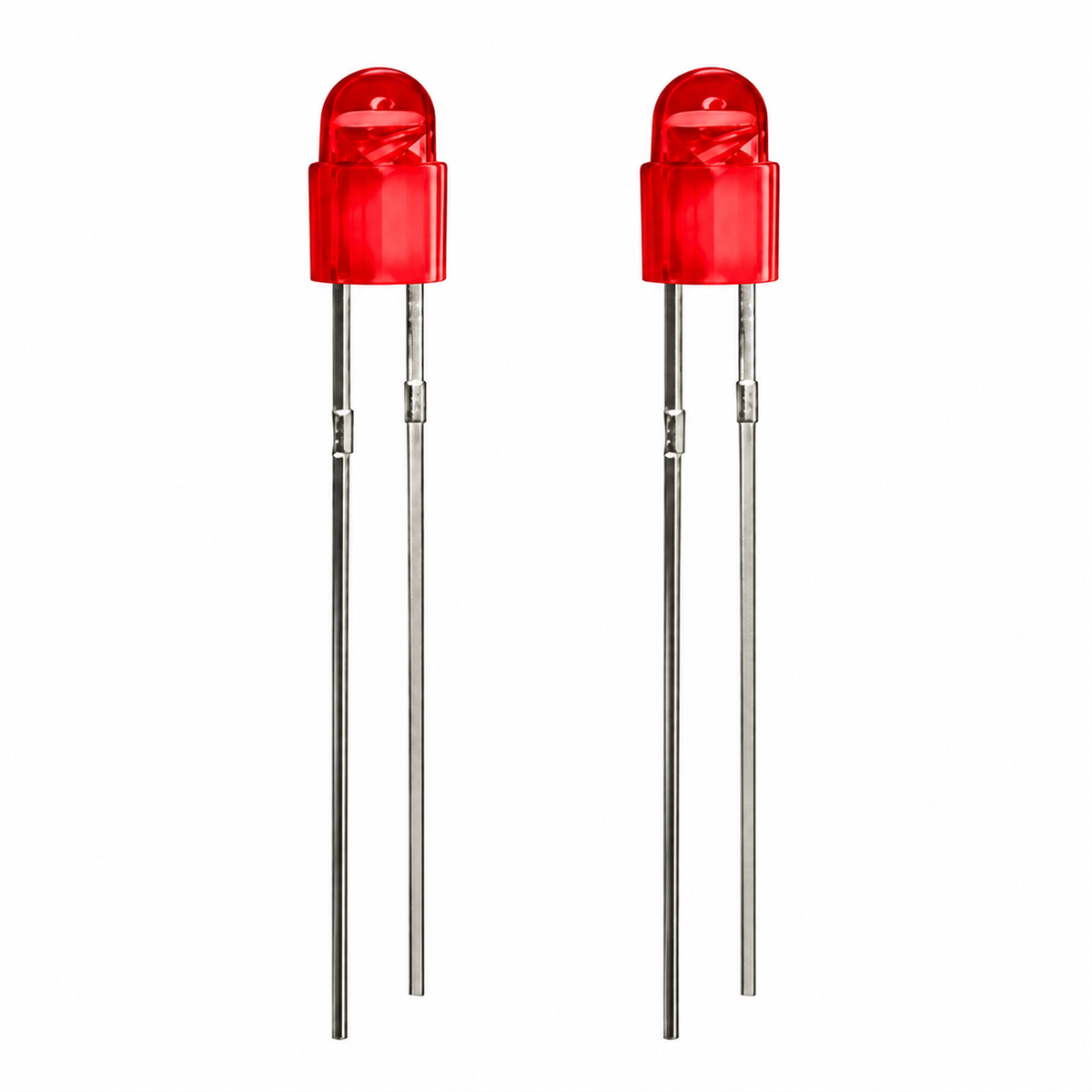

图片：已核外形及两引脚、红色透明胶体；后台专用关联图，不作为发光色依据。
尺寸图未明确L/W轴；主表只填已标注的本体高度。
温度字段原文为Experiment temperature range，不直接当作工作温度额定值。
红光
VF测试电流：标注值 20 mA；IF=20mA; Ta=25℃。 PDF第3页
正向电压：最小 1.8 V / 最大 2.4 V；IF=20mA; Ta=25℃。 PDF第3页
半光强全角：平均值 30 deg；IF=20mA; Ta=25℃。 PDF第3页
发光强度：最小 1000 mcd / 最大 3000 mcd；IF=20mA; Ta=25℃。 PDF第3页
波长（主/峰未注明）：最小 620 nm / 最大 630 nm；IF=20mA; Ta=25℃。 PDF第3页
参数详情与原始依据 · HC-34LU22W15BMW-AA-L
媒体库HC-34LU22W15BMW-AA-L-spec-fixed；第1页已修正为3mm异形白光，完整编码一致；第3页Emitting light colors White / White diffusion。与旧文件相比第2至9页文字完全一致。
胶体：白色雾状；依据：第3页White diffusion。
图片：胶体外观与PDF存在疑点；当前绑定保留，详细记录待企业确认。
第3页The wavelength(λ)行填写6000–10000 K：单位与行名冲突，保留原文，不纳入已确认色温或波长筛选。
PDF第3页胶体为White diffusion；后台当前白光图呈透明外观，已搜索同系列媒体，未发现可明确证明为本料号雾状胶体的图。需企业确认胶体或补图；保留用户现有关联，不作为已确认实物图。
发光角度表格为破折号；未提供可用角度，不填120°。
尺寸图未明确L/W轴；原Experiment temperature range不作为工作温度。
白光
VF测试电流：标注值 20 mA；IF=20mA; Ta=25℃。 PDF第3页
正向电压：最小 2.6 V / 最大 3.2 V；IF=20mA; Ta=25℃。 PDF第3页
发光强度：最小 700 mcd / 最大 1300 mcd；IF=20mA; Ta=25℃。 PDF第3页
色温：最小 6000 K / 最大 10000 K；IF=20mA; Ta=25℃。 PDF第3页
产品规格速查
| 产品系列 | 3mm异形直插LED灯珠 |
|---|---|
| 安装方式 | 直插式 |
| HC-34U22R33CJT-AA-L | 3mm 异形红色透明红光 LED灯珠 查看对应参数及尺寸依据 |
| HC-34LU22W15BMW-AA-L | 3mm 异形雾状白光 LED灯珠 查看对应参数及尺寸依据 |
采购与询价说明
请以完整型号及后缀询价，并说明数量、测试电流、亮度分档和结构要求。PDF无需填写询价信息即可下载。产品标称尺寸与实际本体尺寸、引脚长度分开核对。
选型建议
胶体外观不等于发光颜色。多色产品应逐通道核对电流、电压和引脚；资料冲突处应先确认原厂图纸，不按相似型号补值。
