产品简介：

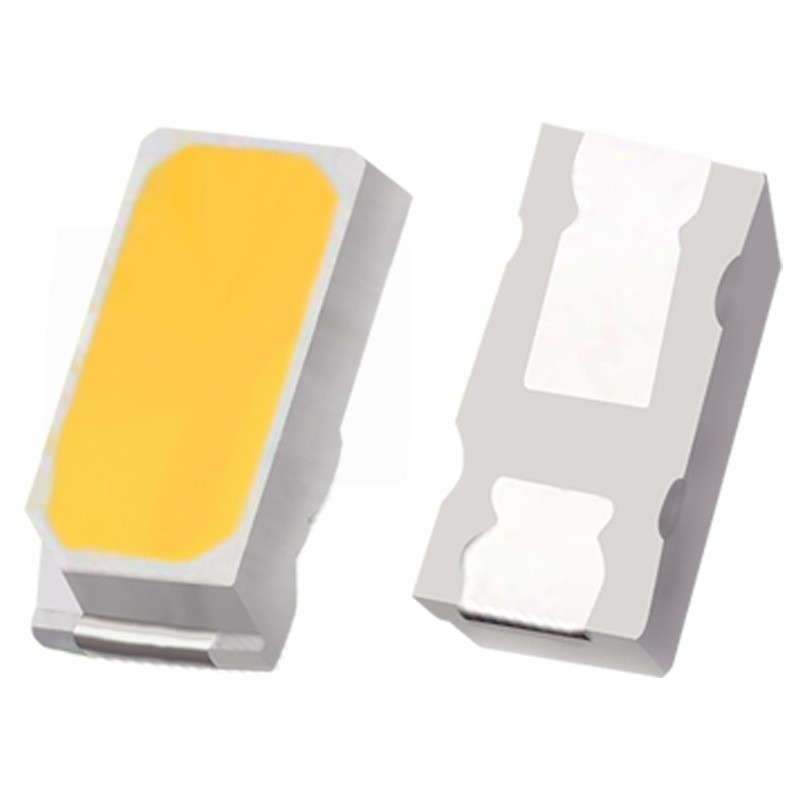

3014是一款小型正发光贴片LED灯珠，采用3.0×1.4mm封装结构，具有体积小、亮度高、功耗低、发光均匀及稳定性好等特点。适用于背光模组、灯带、照明灯具及电子设备指示光源，可根据需求定制颜色、亮度、电压、色温及波长。
核心优势：
- 3014小型封装，节省PCB安装空间
- 正面出光，亮度高，光色均匀
- 低功耗、低热量，适合密集排列
- 支持白光、暖白、红光、绿光、蓝光等颜色
- 支持亮度、色温、波长及电压分档
- 适配自动化贴片生产，可过回流焊
应用领域：
- LED灯带、灯条及线性照明
- 液晶背光、面板背光及导光模组
- 家电面板、仪器仪表及电子设备
- 广告标识、装饰照明及景观亮化
- 汽车内饰灯及辅助指示光源
产品特点：
芯片：采用中国台湾及大陆一线品牌A级芯片，亮度高、光衰低、输出稳定，抗静电能力强。
金线：采用99.99%纯金线焊接，导电性好，焊接稳定可靠。
胶水：采用优质封装胶，防硫化、耐高温、抗光衰，提升出光一致性。
支架：采用高导热支架，散热性能良好，易上锡，不易氧化。
包装：真空防潮编带包装，支持卷盘出货，适配自动化贴片生产。
所属分类：3014贴片灯
核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 CCT | 光学输出（单位见数值/注释） | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 暖白光 | HC-3014TW4C-AHL-1 | 2.8~3.4 | 2700~3000 K | 10~12 lm | 120 | 30 | -20 ~ +80℃ |
| 白光 | HC-3014TWC-AL-15 | 2.8~3.4 | 6000~7000 K | 10~12 lm | 120 | 30 | -20 ~ +80℃ |
| 红光 | HC-3014TR3C-AL-2 | 1.8~2.4 | 620~630 nm | 400~800 mcd | 120 | 30 | -40 ~ +80℃ |
| 蓝光 | HC-3014TBC-XS | 2.8~3.4 | 460~465 nm | 700~1000 mcd | 120 | 30 | -40 ~ +80℃ |
| 橙光 | HC-3014TO2C-B4 | 1.8~2.4 | 600~610 nm | 500~1000 mcd | 120 | 30 | -40 ~ +80℃ |
3014贴片LED灯珠是贴片 LED 指示灯珠，正向电压 1.8~3.4V（随发光颜色变化）、20mA 级驱动，支持全自动贴片与回流焊工艺。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与亮度分档、色温分档与编带包装定制；完整电气参数与安装尺寸请下载本页规格书 PDF。
Q：2835/3014 这类中功率灯珠能直接接 220V 吗？
A：不能。灯珠是 2-3.4V 低压器件，必须配恒流驱动电源；我们可提供驱动匹配建议和整灯方案支持。
产品规格速查
| 产品名称 | 3014贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装 |
| 尺寸规格 | 3.0×1.4mm |
| 安装方式 | SMD 贴片（适配回流焊） |
| 发光颜色 | 单色 可选 |
| 环保认证 | RoHS |
| 包装数量 | 2,000 pcs/盘（编带） |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |

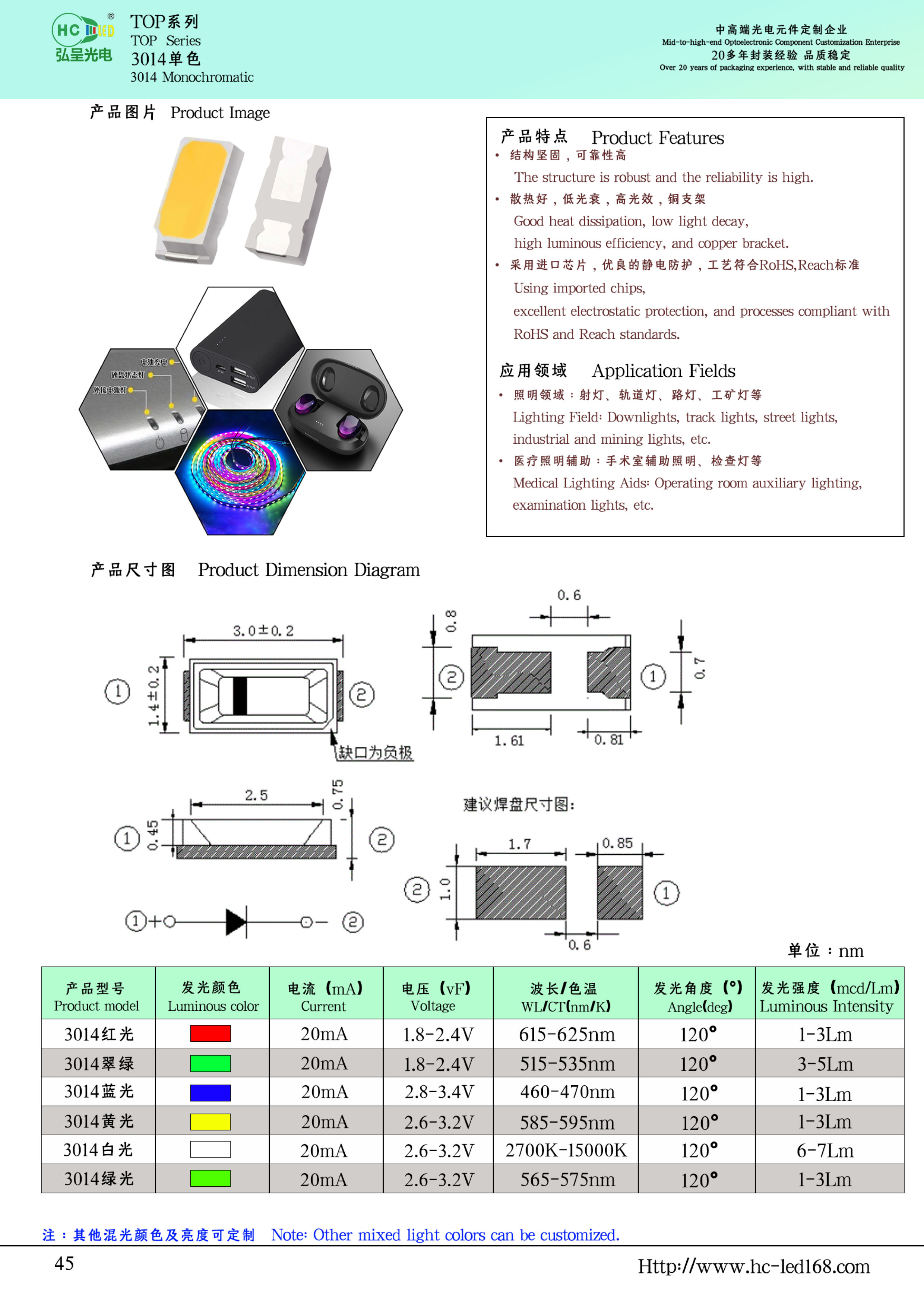

| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 2K（2,000 pcs，编带 1 盘） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于LED灯带、灯条及线性照明、液晶背光、面板背光及导光模组、家电面板、仪器仪表及电子设备、广告标识、装饰照明及景观亮化。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~625nm | 1.8~2.4V | AlGaInP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 520~530nm | 2.8~3.4V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光（正白） | 全光谱 | 3.0~3.4V | InGaN+荧光粉 |
采购与询价说明
包装数量为编带规格（每盘 2,000 pcs）；最小起订量 2K（2,000 pcs，编带整盘起订）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
不同颜色/型号的正向电压差异较大（常见 1.8~3.4V），限流电阻请按所选型号规格书的 VF 范围计算；回流焊温度曲线请按对应规格书设定。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
