产品简介
1608贴片LED灯珠是一款小尺寸SMD LED光源，具有体积小、亮度稳定、功耗低、颜色一致性好、贴装方便等特点。
核心优势
• 小尺寸封装：1608封装设计，适合紧凑型电子结构和高密度贴装
• 稳定发光：亮度均匀，颜色一致性好，适合批量生产使用
• 低功耗：适合便携式电子产品、智能设备及低功耗场景
• 易贴装：支持SMT自动化贴片生产，焊接效率高
• 多色可选：可定制红、黄、蓝、绿、白、暖白、橙光、紫光等颜色
• 批次一致：可按亮度、波长、电压等参数分档，提升成品一致性
应用领域
• 电子产品指示灯
• 仪器仪表显示
• 家电控制面板背光
• 通讯设备状态指示
• 智能穿戴设备
• 数码产品状态灯
• 小型背光模组
产品特点
芯片：采用中国台湾及大陆一线品牌A级芯片，光效持久，稳定输出，抗静电能力强，可过两次回流焊，已通过冷热冲击测试。
金线：采用99.99%纯金线焊接，导电性好，稳定性强。
胶水：采用优质封装胶，防硫化、防蓝光衰减，提升亮度与可靠性。
支架：可选镀金/镀银支架，导热性好，易上锡，不易氧化。
包装：真空防潮包装，支持卷盘/编带包装，适配自动化贴片生产。
所属分类：1608双色
核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 冷白光 | HC-S1608BHWGRTF-F1 | 2.4~2.9 | 10000~15000 K | 45~150 | 120 | 2 | -40 ~ +80℃ |
| 红光 | 1.6~2.2 | 617~623 nm | 10~40 | 120 | 2 | -40 ~ +80℃ | |
| 翠绿 | 2.2~2.9 | 522~532 nm | 80~250 | 120 | 2 | -40 ~ +80℃ | |
| 红光 | HC-S1608BABGRTF-S4 | 1.7~2.2 | 621 nm | 45 | 130 | 5 | -40 ~ +80℃ |
| 翠绿 | 2.4~3.2 | 525 nm | 250 | 130 | 5 | -40 ~ +80℃ | |
| 蓝光 | 2.4~3.2 | 467 nm | 70 | 130 | 5 | -40 ~ +80℃ |
相关产品

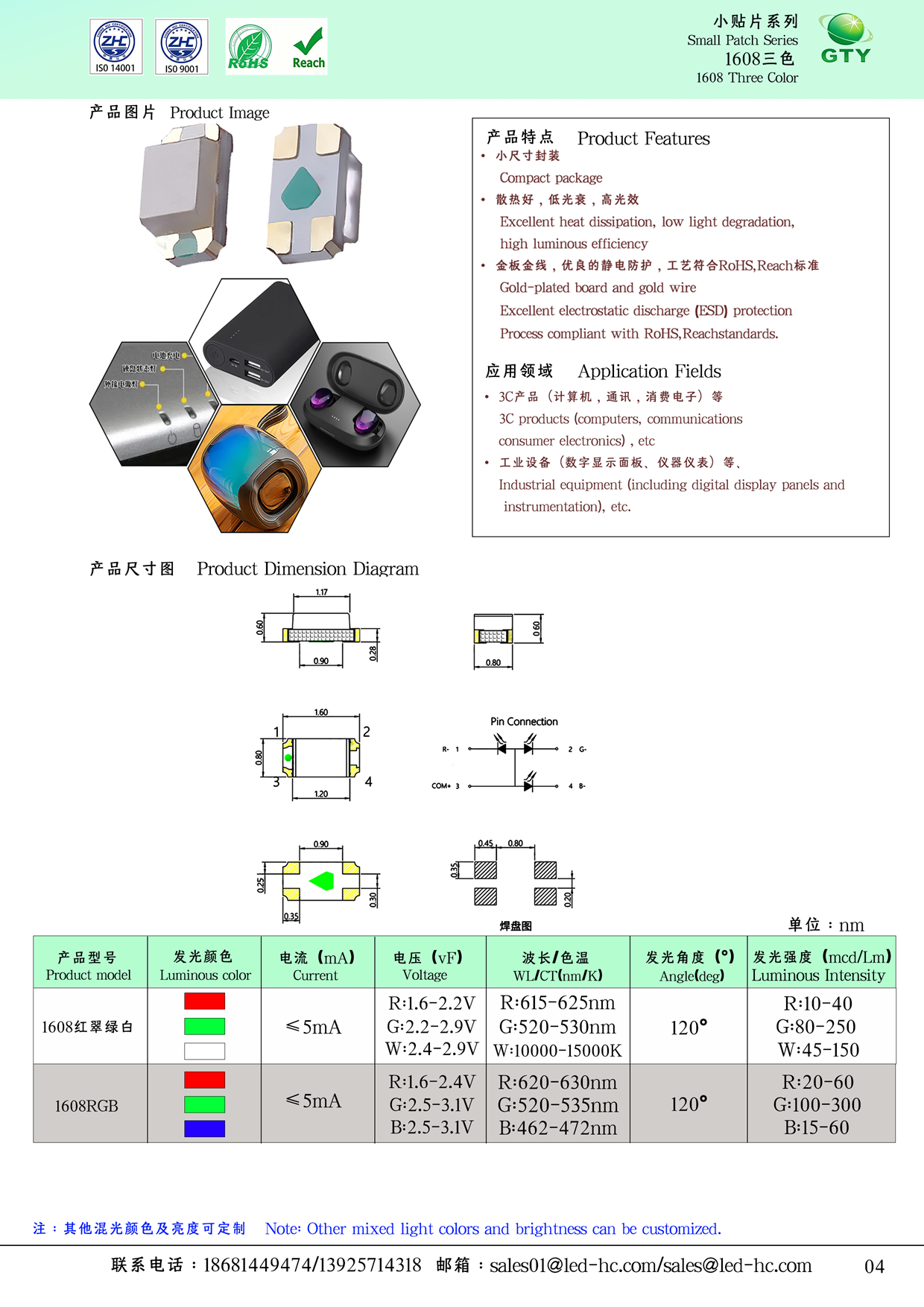

1608三色贴片LED灯珠是尺寸 1608 封装（1.6×0.8mm） 的贴片 LED 指示灯珠，包含冷白/红/翠绿与红/翠绿/蓝两种三色组合，各通道电压与测试电流按完整型号分别列示，支持全自动贴片与回流焊工艺。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与亮度分档、色温分档与编带包装定制；完整电气参数与安装尺寸请下载本页规格书 PDF。
Q：这款灯珠对贴片机精度有什么要求？
A：本品为 1608 封装（1.6×0.8mm），常规高速贴片机（±0.1mm 级）即可稳定贴装；多焊盘结构，钢网开孔需与焊盘一一对位；支持无铅回流焊（峰值≤260℃/≤3s）。
产品规格速查
| 产品名称 | 1608三色贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装 |
| 尺寸规格 | 1.6×0.8mm |
| 安装方式 | SMD 贴片（适配回流焊） |
| 发光颜色 | 三色（多色组合，按型号选） |
| 环保认证 | RoHS |
| 包装数量 | 4,000 pcs/盘（编带） |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 4K（4,000 pcs，编带 1 盘） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于 PCB 状态指示、背光与氛围照明等场景，支持全自动贴片与回流焊工艺。
分颜色正向电压与波长速查
按本页两款完整型号及各颜色通道分别列示，数值与下方核心光电参数表对应。测试电流见 IF 列；单个波长数值不扩写为范围，完整参数及数值属性请查看对应型号规格书。
| 发光颜色 | 产品型号 | 波长 / 色温 CCT | 正向电压 VF（V） | 测试电流 IF（mA） |
|---|---|---|---|---|
| 冷白光 | HC-S1608BHWGRTF-F1 | 10000~15000 K | 2.4~2.9 | 2 |
| 红光 | HC-S1608BHWGRTF-F1 | 617~623 nm | 1.6~2.2 | 2 |
| 翠绿 | HC-S1608BHWGRTF-F1 | 522~532 nm | 2.2~2.9 | 2 |
| 红光 | HC-S1608BABGRTF-S4 | 621 nm | 1.7~2.2 | 5 |
| 翠绿 | HC-S1608BABGRTF-S4 | 525 nm | 2.4~3.2 | 5 |
| 蓝光 | HC-S1608BABGRTF-S4 | 467 nm | 2.4~3.2 | 5 |
采购与询价说明
编带包装，页面标注4,000 pcs/盘，最小起订量4K（1盘）；样品交期一般3–4个工作日，大货交期一般10–15个工作日，具体包装及交期以对应型号报价和订单确认为准。询价请注明完整型号、需求数量、发光颜色组合和应用场景。
选型建议
HC-S1608BHWGRTF-F1 为冷白光、红光、翠绿组合；HC-S1608BABGRTF-S4 为红光、翠绿、蓝光组合。请分别核对所选型号的引脚定义、极性、焊盘和各通道参数。两款型号的表列测试电流分别为2 mA与5 mA，不能直接视作所有应用的推荐工作电流。
回流焊、储存和静电防护按对应型号规格书执行；更换颜色组合或型号时，应重新核对驱动条件。
