产品简介：
1615三色系列包含六个独立完整料号，提供红绿蓝、红绿黄、红橙蓝、红白黄等三通道组合。每个型号的胶体、厚度、公共端、引脚和测试条件以对应规格书为准，不同可订购型号分别列示。
核心优势：
- 1.6×1.5mm小尺寸封装，节省PCB安装空间
- 三通道集成，减少多色指示所需的器件数量
- 三色通道分别控制，颜色组合灵活
- 支持单色、双色组合及三色混光显示
- 可配合外部PWM驱动，实现调光与调色
- 四焊盘贴片结构，便于表面贴装设计
- 适合空间受限的多色指示及小型背光应用
应用领域：
- 家用电器及智能家居状态指示
- 通讯设备、路由器及控制面板
- 仪器仪表及工业控制设备
- 便携式电子产品及消费电子
- 按键、功能键及小型背光
- 多状态信号提示及彩色指示模块

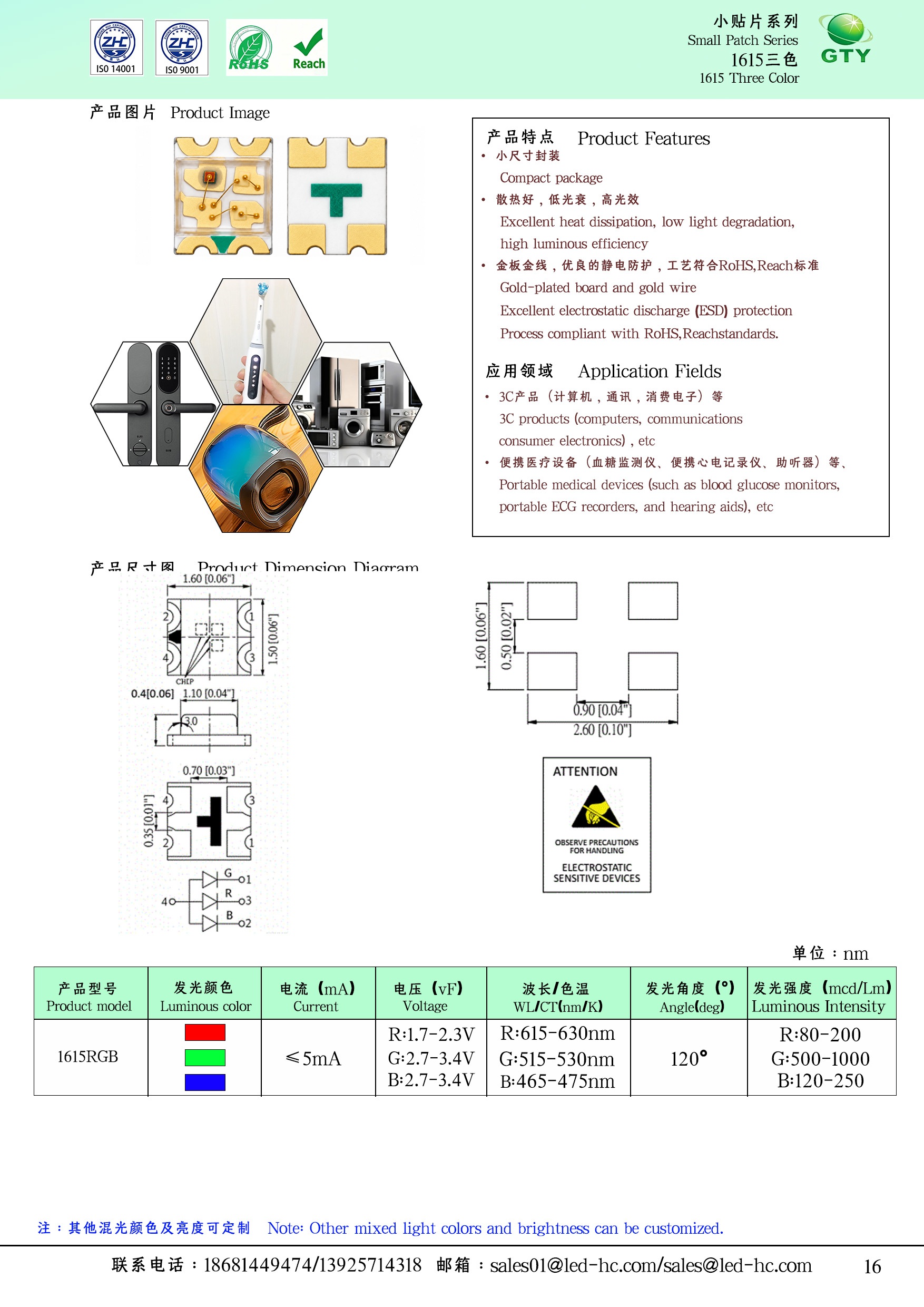

产品特点：
芯片：内部集成三个发光通道，具体颜色组合按完整料号选择，可分别驱动。
封装：采用1615贴片封装，外形紧凑，便于在小型电路板上布置。
焊盘：采用四焊盘结构，PCB焊盘尺寸及安装方向应按照对应产品图纸设计。
引脚：采用四引脚结构，共阳／共阴极性及通道引脚随完整料号而异，各通道应配置适当的限流或恒流驱动电路。
控制：配合外部控制电路，可实现对应通道的颜色切换、亮度调节及组合显示。
包装：包装方式、编带方向及每盘数量以具体型号的供货规格为准。
具体电流、电压、亮度、波长、发光角度及焊接条件，以对应型号规格书为准。
所属分类：1615三色
核心光电参数速查（按发光颜色）
测试条件：测试电流 IF 列、环境温度25℃；数据摘自各型号规格书；“—”表示规格书未标注该项，完整参数请下载对应PDF。
| 发光颜色 | 产品型号 | 正向电压 VF（V） | 波长 / 色温 CCT | 发光强度 Iv（mcd） | 视角 2θ1/2（°） | 测试电流 IF（mA） | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-H1615AAGBRTH-F1 | 1.8～2.4 | 620～630 nm主波长 | 100～200 | 120 (Typ)IF=10mA · 型号级视角 | 20 | -40～80 ℃ |
| 绿光 | 2.6～3.2 | 524～532 nm主波长 | 100～300 | 120 (Typ)IF=10mA · 型号级视角 | 5 | -40～80 ℃ | |
| 蓝光 | 2.8～3.3 | 465～475 nm主波长 | — | 120 (Typ)IF=10mA · 型号级视角 | 5 | -40～80 ℃ | |
| 红光 | HC-S1615AHRGBTF-F1 | 1.6～2.2 | 617～626 nm主波长 | — | 120 (Typ)IF=10mA · 型号级视角 | 5 | -40～80 ℃ |
| 绿光 | 2.5～3.1 | 523～534 nm主波长 | 100～360 / 150 (Typ) | 120 (Typ)IF=10mA · 型号级视角 | 5 | -40～80 ℃ | |
| 蓝光 | 2.5～3.1 | 462～471 nm主波长 | 15～60 / 30 (Typ) | 120 (Typ)IF=10mA · 型号级视角 | 5 | -40～80 ℃ | |
| 红光 | HC-1615T3C-RGY-AAA-LLL | 1.8～2.4 | 620～630 nm | 150～350 | — | 20 | — |
| 翠绿光 | 2.6～3.2 | 515～525 nm | 500～1000 | — | 20 | — | |
| 黄光 | 1.8～2.4 | 585～595 nm | 50～150 | — | 20 | — | |
| 红光 | HC-1615T3C-ROB-AAB-LLL-1 | 1.8～2.4 | 620～630 nm | 100～200 | — | 20 | — |
| 橙光 | 1.8～2.4 | 600～610 nm | 100～200 | — | 20 | — | |
| 蓝光 | 2.6～3.2 | 465～470 nm | 200～400 | — | 20 | — | |
| 红光 | HC-1615T3C-ROB-BBB-LQZL | 1.6～2 | 620～630 nm | 50～200 | — | 5 | — |
| 橙光 | 1.6～2 | 600～610 nm | 50～200 | — | 5 | — | |
| 冰蓝光 | 2.5～3 | 470～480 nm | 50～200 | — | 5 | — | |
| 红光 | HC-1615T3C-RWY-AAA-LLL | 1.8～2.4 | 620～630 nm | 150～350 | — | 20 | — |
| 白光 | 2.6～3.2 | 6000～10000 KCCT | 1000～2000 | — | 20 | — | |
| 黄光 | 1.8～2.4 | 585～595 nm | 50～200 | — | 20 | — |
LED限流电阻计算器
工程选型工具 · 弘呈光电应用工程团队
通用工程计算工具：输入电源电压、LED正向电压、目标电流及串联数量，计算限流电阻与功率建议。
R（Ω）＝（Vs－Vf×n）÷（If÷1000）；P（W）＝（Vs－Vf×n）×（If÷1000）。E24阻值向上推荐，功率规格保留安全余量；实际选型应核对器件参数、公差及温升。
相关产品
暂无数据
1615三色贴片LED灯珠采用1.6×1.5mm贴片封装，提供多种三通道发光组合，适用于PCB状态指示、控制面板及小型背光。三色并不统一代表RGB；不同完整料号的颜色组合、共阳／共阴极性、引脚排列及厚度可能不同。选型时请先确认完整料号，再按其PDF核对尺寸、焊盘及各通道电气和光学参数。
Q：这款灯珠对贴装和焊接有什么要求？
A：请依据所选完整料号的尺寸图、推荐焊盘、引脚定义和编带方向设定贴装程序；共阳与共阴型号不能仅凭外形直接互换。设备定位精度、吸嘴、钢网及回流焊曲线应结合对应规格书与实际工艺验证，不统一套用其他封装的数值。
产品规格速查
| 产品名称 | 1615三色贴片LED灯珠 |
|---|---|
| 封装形式 | 四焊盘SMD贴片封装，三通道独立发光 |
| 尺寸规格 | 1.6×1.5mm（1615封装）；高度、公差及推荐焊盘按完整料号对应图纸选用 |
| 安装方式 | SMD表面贴装；回流焊曲线、极性和编带方向按对应规格书执行 |
| 发光颜色 | 红／绿／蓝、红／翠绿／黄、红／橙／蓝、红／橙／冰蓝、红／白／黄；具体组合按本页完整料号选择 |
| 环保资料 | HC-H1615AAGBRTH-F1、HC-S1615AHRGBTF-F1规格书标注RoHS Compliant；其他料号请询价确认对应环保资料 |
| 包装数量 | 编带包装；HC-H1615AAGBRTH-F1、HC-S1615AHRGBTF-F1为4,000 pcs/盘，其他料号按对应包装规格确认 |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 可提交颜色组合、亮度／波长分档及引脚需求，具体可行性请询价确认 |
| 详细参数 | 请在本页规格书下载区域选择完整料号，查看其电气、光学、尺寸及引脚资料 |
| 最小起订量 MOQ | 按完整料号及订购数量询价确认 |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
典型应用：PCB状态指示、家电及通讯设备面板、多状态信号提示和小型背光；具体亮度、颜色和驱动条件按所选型号确认。
采购与询价说明
请在本页选择完整料号，并提供所需颜色组合、共阳／共阴要求、数量及应用条件。编带数量按具体料号的包装规格确认，不能将每盘数量直接视为MOQ；最小起订量以报价和订单确认为准；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。可勾选一个或多个型号后点击“立即询价”，或电话／微信139 2571 4318联系。
选型建议
1615三色不统一等同于RGB，不同料号的颜色组合、公共端、引脚排列及厚度可能不同，不能只凭封装名称直接互换。PCB设计前请核对所选型号的尺寸、焊盘与引脚图；每个发光通道按其VF及目标电流独立配置限流或恒流驱动。比较亮度、波长或色温时应同时核对该通道的测试电流；贴装方向及回流焊条件按对应PDF执行。
相关阅读：LED指示灯珠型号对照表｜规格书下载中心
注：不同完整料号的参数、引脚和包装可能不同，规格书未提供的项目不作统一填写；具体技术条件以对应型号规格书及确认资料为准。
