4516 六脚平面侧发透明RGB双线幻彩 LED灯珠
4516 六脚平面侧发透明RGB双线幻彩 LED灯珠 - 弘呈光电LED灯珠厂家
产品简介：

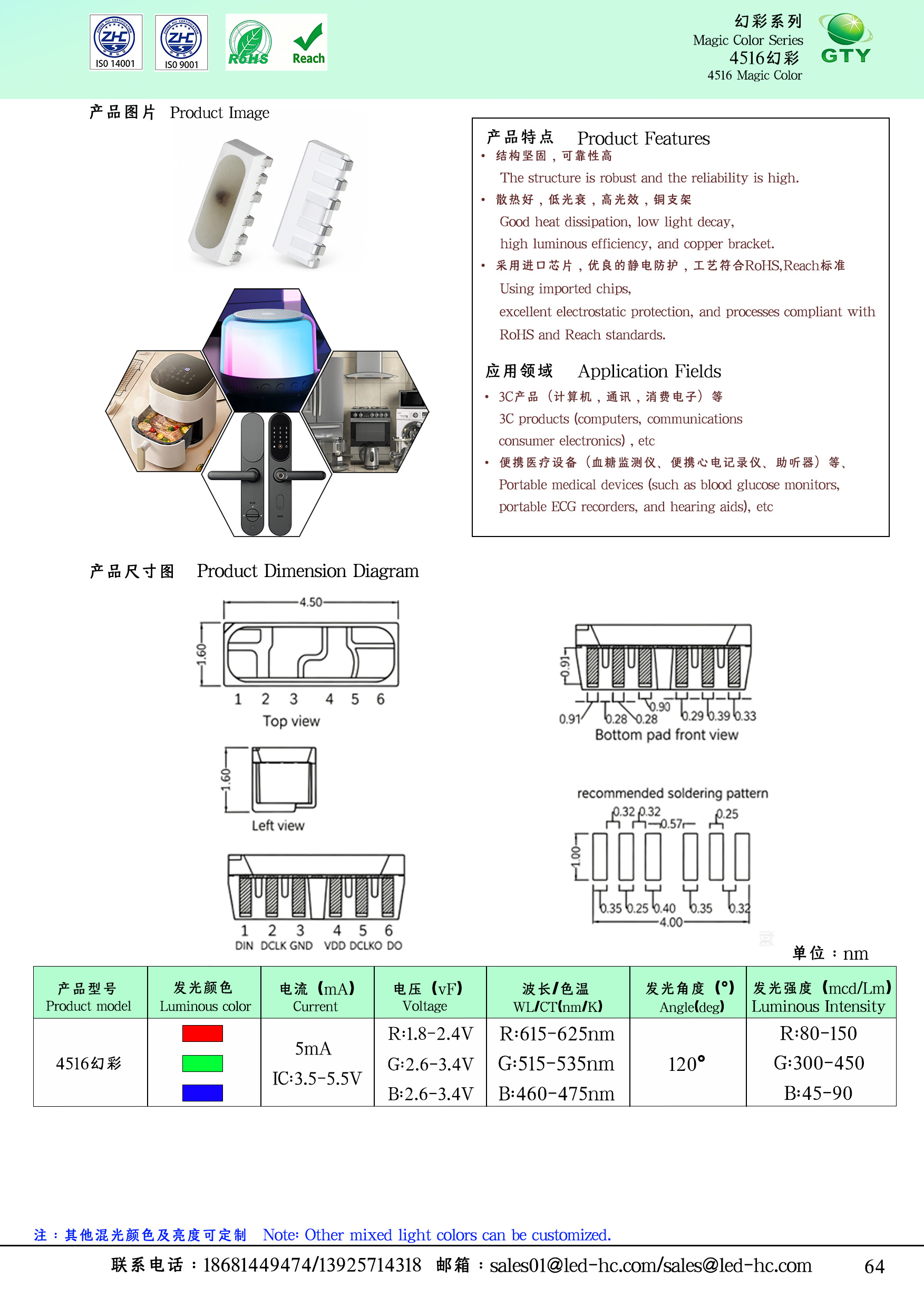

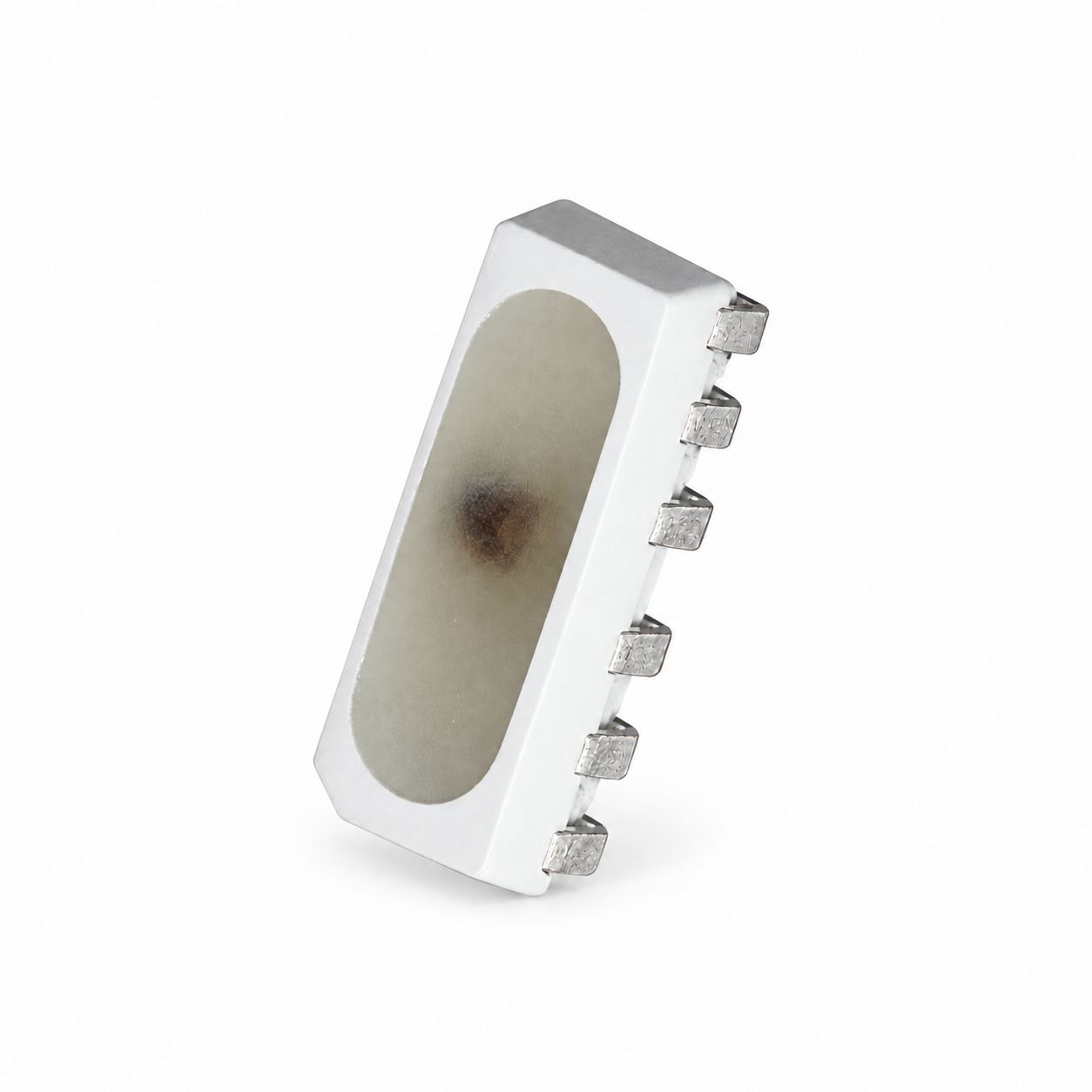

4516双线幻彩贴片LED灯珠采用约4.5×1.6×1.6mm长条形封装，集成RGB三色发光芯片与控制IC，通过数据线与时钟线配合，实现灯珠颜色及亮度控制。产品采用透明平面胶体，结构紧凑，适合狭长空间布局。多颗灯珠级联后，配合控制器可实现渐变、流水、追逐及呼吸等动态灯效，适用于消费电子、幻彩灯条及氛围装饰应用。
核心优势：
- 4516长条形贴片封装，便于紧凑型PCB布局
- RGB发光芯片与控制IC一体化设计
- 数据与时钟双线传输，支持多颗灯珠级联
- 可逐点控制颜色和亮度，灯效编排灵活
- 配合控制器实现渐变、流水及呼吸等效果
- 透明平面胶体，便于搭配导光及扩散结构
- 适配自动贴片设备及回流焊工艺
应用领域：
- 消费电子产品幻彩装饰
- 键盘、鼠标及游戏外设灯效
- 音响、耳机底座及桌面氛围照明
- 智能家居控制面板及交互指示
- 小型幻彩灯条、灯环及灯光模组
- 导光结构及狭长区域灯效设计
产品特点：
芯片：集成RGB三色发光芯片与控制IC，通过控制信号调节各灯珠的颜色和亮度。
控制：采用数据线与时钟线配合传输，设置输入及输出端口，便于多颗灯珠级联连接。
胶体：采用透明平面胶体封装，保留紧凑外形，便于与产品光学结构配合。
封装：采用4516长条形贴片结构，外形尺寸约为4.5×1.6×1.6mm。
焊盘：采用六焊盘设计，分别对应DIN、DCLK、GND、VDD、DCLKO及DOUT。
包装：采用符合EIA规范的包装形式，适用于自动贴片及回流焊生产。
所属分类：侧发光LED系列 / 4516侧发幻彩
核心光电参数速查（按发光颜色）
测试条件：测试电流 IF 列、环境温度25℃；数据摘自各型号规格书；“—”表示规格书未标注该项，完整参数请下载对应PDF。
| 发光颜色 | 产品型号 | 正向电压 VF（V） | 波长 / 色温 CCT | 发光强度 Iv（mcd） | 视角 2θ1/2（°） | 测试电流 IF（mA） | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-IC4M32-B4516RGB16ZCG | — | — | — | — | — | — |
| 绿光 | — | — | — | — | — | — | |
| 蓝光 | — | — | — | — | — | — |
LED限流电阻计算器
工程选型工具 · 弘呈光电应用工程团队
通用工程计算工具：输入电源电压、LED正向电压、目标电流及串联数量，计算限流电阻与功率建议。
R（Ω）＝（Vs－Vf×n）÷（If÷1000）；P（W）＝（Vs－Vf×n）×（If÷1000）。E24阻值向上推荐，功率规格保留安全余量；实际选型应核对器件参数、公差及温升。
控制与封装参数
| 项目 | 参数 | 条件 / 说明 |
|---|---|---|
| 完整型号 | HC-IC4M32-B4516RGB16ZCG | 4516 双线幻彩RGB |
| 外形尺寸 L×W×H | 4.50 × 1.60 × 1.60 mm | 规格书第2页 |
| 芯片电源电压 VDD | 2.0 / 5.0 / 5.5 V | 最小 / 典型 / 最大；TA=25℃；芯片电源参数，不是LED正向电压VF |
| 输出 PWM 频率 | 28 / 32 / 36 kHz | 最小 / 典型 / 最大；VIN=5V，TA=25℃，输出占空比50% |
| R/G/B 每通道输出电流 | 典型 20 mA | VDD=5V，TA=25℃，增益11111，VDS=1V；不是光学测试电流 |
| 控制接口 | DIN / DCLK / DOUT / DCLKO | 数据与时钟输入、输出，支持级联 |
| 封装 / 工艺 | 透明平面胶体；六焊盘 | 适用于自动贴片及回流焊；具体工艺按规格书执行 |
相关产品
暂无数据
4516双线幻彩贴片LED灯珠（完整料号：HC-IC4M32-B4516RGB16ZCG）集成RGB发光通道与控制IC，采用数据DIN与时钟DCLK配合的双线同步串行控制。规格书规定在DCLK上升沿采样DIN，数据和时钟分别通过DOUT、DCLKO向后级传递。产品使用透明平面胶体及六焊盘贴片结构，适合配合控制器进行多颗级联与动态灯效设计；供电、通信及焊接条件请按本型号PDF执行。
Q：这里的“双线”是两条数据线或断点续传吗？
A：不是。本型号的两条输入信号分别是DIN数据线和DCLK时钟线，采用同步串行通信。不能直接按双数据备份或单线幻彩协议接线；控制器程序应匹配本型号的时钟采样方式及32位数据帧格式。
Q：这款灯珠对贴装和焊接有什么要求？
A：请依据对应料号的工程尺寸、六个焊盘功能及安装方向设计PCB和贴装程序，回流焊、存储及防静电要求按本型号规格书执行；批量制板前应确认尺寸与焊盘图纸，不直接套用其他幻彩灯珠的封装或引脚。
产品规格速查
| 产品名称 | 4516双线幻彩贴片LED灯珠 |
|---|---|
| 封装形式 | 六焊盘SMD贴片封装，透明平面胶体，内置控制IC |
| 尺寸规格 | 4516标称封装；装配尺寸、公差及PCB焊盘按双方确认的工程图纸执行 |
| 安装方式 | SMD表面贴装，适用于自动贴片及回流焊；安装方向与焊接条件按对应规格书执行 |
| 发光颜色 | RGB全彩：红光、绿光、蓝光，配合控制器调节颜色和亮度 |
| 环保资料 | 本型号规格书声明符合RoHS、REACH要求；相关环保检测资料请按完整料号询取 |
| 包装数量 | 3,000 pcs/盘（编带）；规格书包装图所示，具体交付以供货包装标签为准 |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 可提交灯效、亮度及应用需求，具体可行性和供货规格请询价确认 |
| 详细参数 | 请下载HC-IC4M32-B4516RGB16ZCG原始规格书，核对VDD、引脚、双线通信时序及数据格式 |
| 最小起订量 MOQ | 按完整料号及订购数量询价确认；每盘数量不等同于最小起订量 |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
典型应用：消费电子幻彩装饰、键盘及游戏外设灯效、小型灯条与灯环、氛围照明及交互指示；具体控制器、供电及光学结构应结合项目验证。
采购与询价说明
本页完整料号为HC-IC4M32-B4516RGB16ZCG，规格书标注编带3,000 pcs/盘；包装数量不等同于最小起订量。询价时请提供需求数量、控制器及级联应用条件，MOQ以报价及订单确认为准；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。可勾选本页型号后点击“立即询价”，或电话／微信139 2571 4318联系。
选型建议
本型号通过DIN数据线与DCLK时钟线进行双线同步串行控制，不按单线幻彩协议或双数据备份方式接线。控制器需匹配规格书规定的时钟采样、32位数据帧及输入输出方向；VDD是IC供电参数，不能当作LED单通道VF，也不能用普通LED限流电阻计算结果代替IC供电设计。制板前请确认工程尺寸、焊盘与六个引脚功能，并按对应规格书检查供电、级联和焊接条件。
