3mm异形双色直插LED灯珠
3mm异形双色 - 弘呈光电LED灯珠厂家
产品简介：

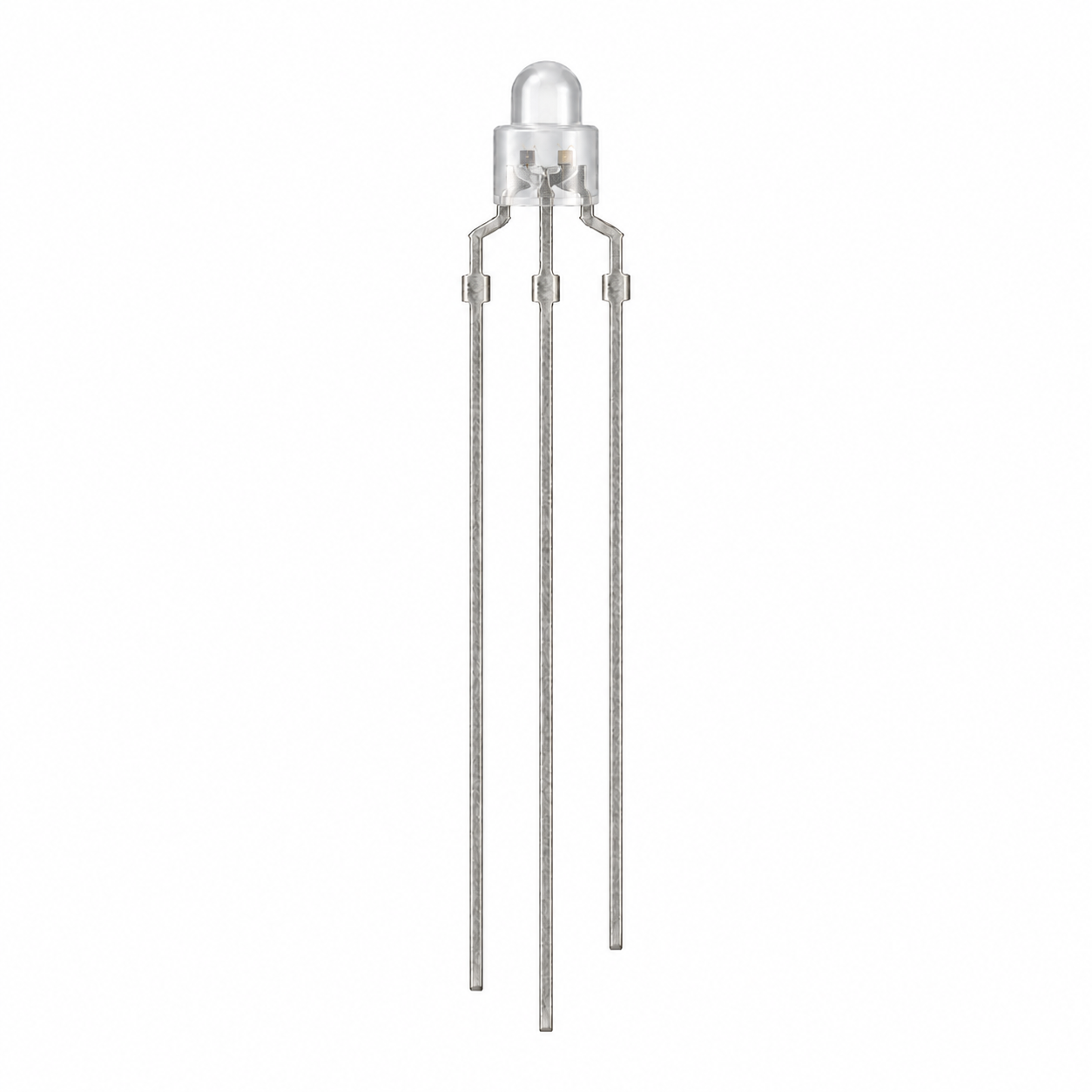

3mm异形双色直插LED灯珠采用异形胶体封装，内部集成红光与翠绿光两颗LED芯片，配合三脚共阴结构，可分别控制两种颜色的点亮与切换，在同一指示位置显示不同工作状态。产品采用直插引脚设计，适用于PCB板及设备面板安装，可用于仪器仪表、工业控制、家用电器及通信设备等双色状态指示场景。
核心优势：
- 3mm异形封装，适配特定面板及装配结构需求
- 红光、翠绿光双芯片集成，一颗灯珠实现双色指示
- 三脚共阴结构，两路颜色可分别控制
- 支持单色点亮与双色切换，便于区分设备状态
- 同一指示位置显示两种颜色，简化面板指示布局
- 直插引脚设计，便于PCB安装与焊接
- 脚长、折弯及封装配置可结合项目需求评估
应用领域：
- 仪器仪表及工业控制面板
- 设备运行、待机及故障状态指示
- 家用电器及音响设备
- 通信设备及电源状态显示
- 按键、开关及控制器双色指示
- 具有特殊外形要求的面板指示结构
产品特点：
芯片：内置红光与翠绿光双芯片，可通过外部驱动电路分别控制，实现双色状态显示。
封装：采用3mm异形直插封装，具体外形尺寸及安装空间按对应尺寸图核对。

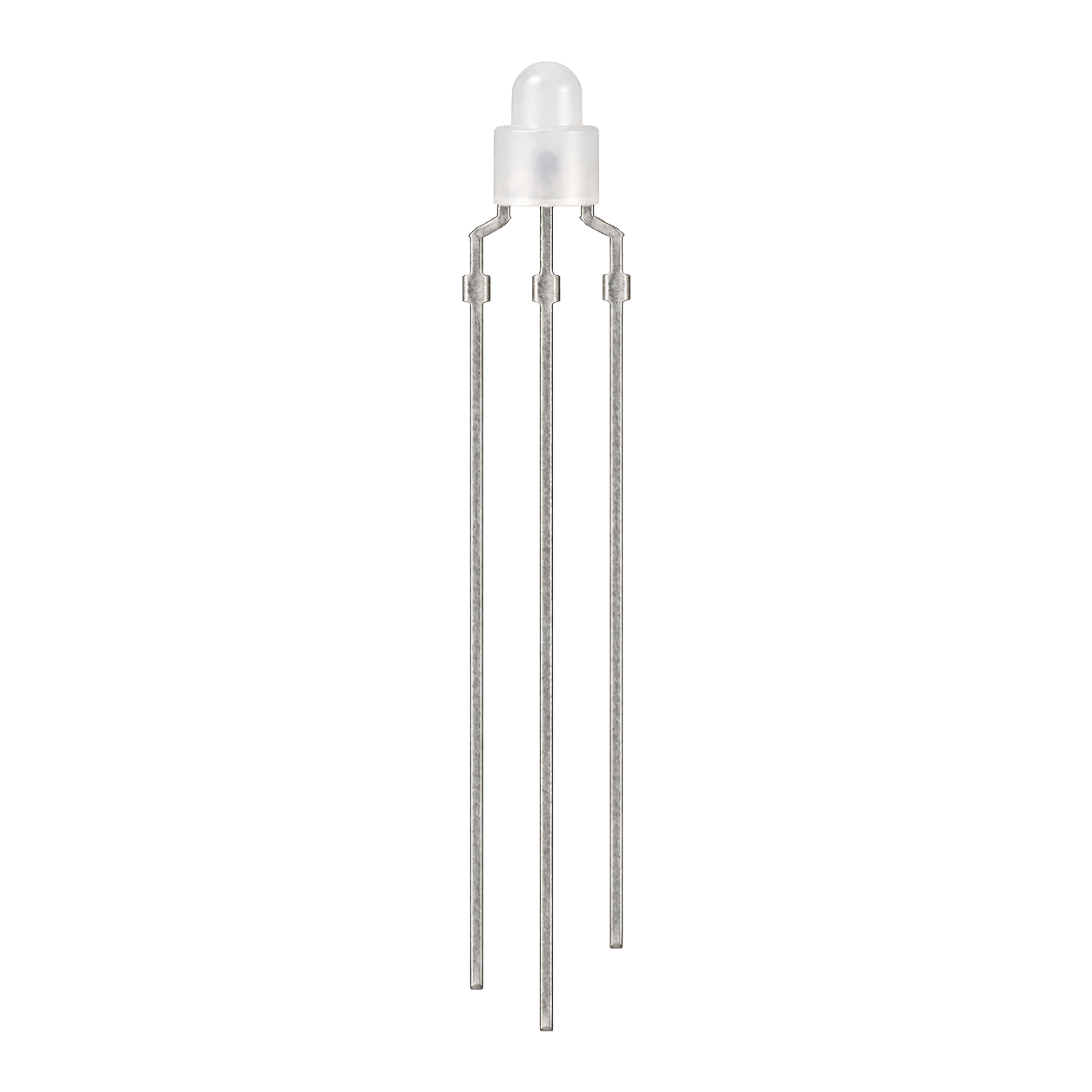

胶体：本款采用雾状胶体封装；透明胶体等其他版本需以对应型号规格书及样品确认为准。
引脚：采用三脚共阴结构，设有公共阴极及红、绿两路阳极，安装时应按照规格书确认引脚顺序与方向。
定制：可根据项目需求评估颜色组合、胶体形式、脚长及折弯方式，并通过图纸和样品确认具体方案。
包装：包装形式、数量及防护要求按订单确认，结合运输、储存和装配需求确定供货方式。
所属分类：插件LED系列
核心光电参数速查（按发光颜色）
测试条件：正向电流 IF=20mA、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-3Y3U22Y2W-RG-AA-LL-QJ | 1.8~2.4 | 620~630 nm | 300~800 | — | 20 | -20 ~ +80℃ |
| 翠绿 | 2.6~3.2 | 515~525 nm | 2000~4000 | — | 20 | -20 ~ +80℃ |
相关产品
暂无数据
3mm异形双色直插LED灯珠采用异形直插封装，内置红光与翠绿光双芯片，采用三脚共阴结构，可通过外部驱动电路分别控制两路颜色，用于同一位置的双色状态指示。具体外形尺寸、引脚顺序及电气参数应按完整型号 HC-3Y3U22Y2W-RG-AA-LL-QJ 的对应资料核对。
Q：直插灯珠的脚长可以定制吗？
A：脚长、折弯及封装配置可结合项目需求评估，具体加工尺寸和引脚方向需通过对应型号图纸与样品确认。
产品规格速查
| 产品名称 | 3mm异形双色直插LED灯珠 |
|---|---|
| 封装形式 | 异形直插封装，三引脚 |
| 尺寸规格 | Φ3mm |
| 安装方式 | DIP 插件 |
| 发光颜色 | 双色（双芯，按型号选） |
| 环保认证 | RoHS |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长、胶体、引脚长度定制 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：仪器仪表及工业控制面板、家用电器、通信设备、电源及按键开关的双色状态指示。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~625nm | 1.8~2.4V | AlGaInP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 520~530nm | 2.8~3.4V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光（正白） | 全光谱 | 3.0~3.4V | InGaN+荧光粉 |
采购与询价说明
最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。询价时请提供完整型号 HC-3Y3U22Y2W-RG-AA-LL-QJ、数量、颜色控制要求、脚长及包装要求。
选型建议
本产品为三脚共阴双色结构，安装前应核对公共阴极和两路阳极的引脚顺序与方向；两路颜色分别按对应电气参数设计驱动。异形胶体的安装空间按对应尺寸图确认，透明胶体等其他版本不与当前雾状版本混用。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本稿依据本产品现有后台介绍组织。当前页面型号 HC-3Y3U22Y2W-RG-AA-LL-QJ 与挂载PDF型号 HC-3Y3U22Y2W-RG-AA-LL 存在后缀差异；未确认参数及商务条件不作为已确认信息发布。
