产品简介：

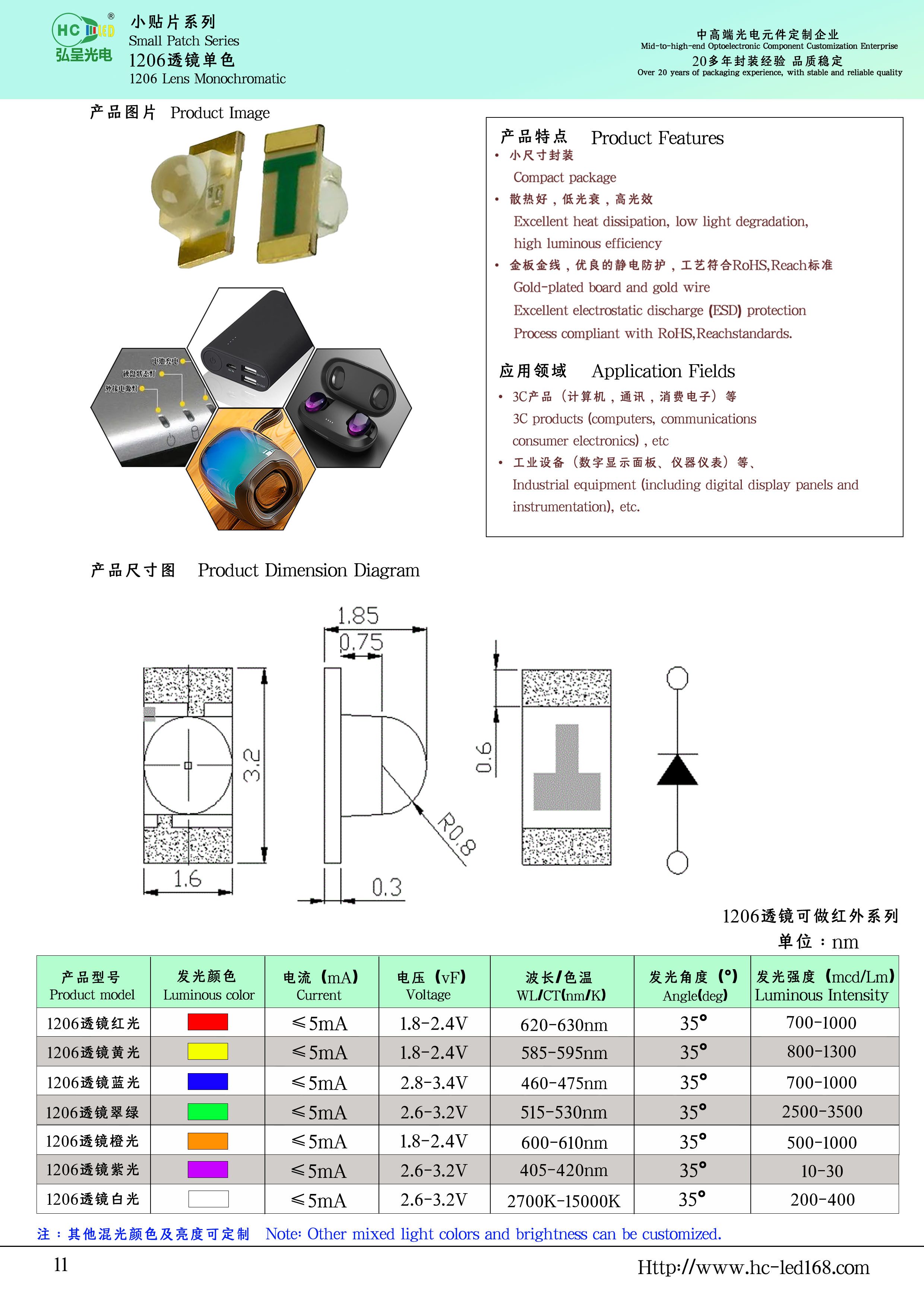

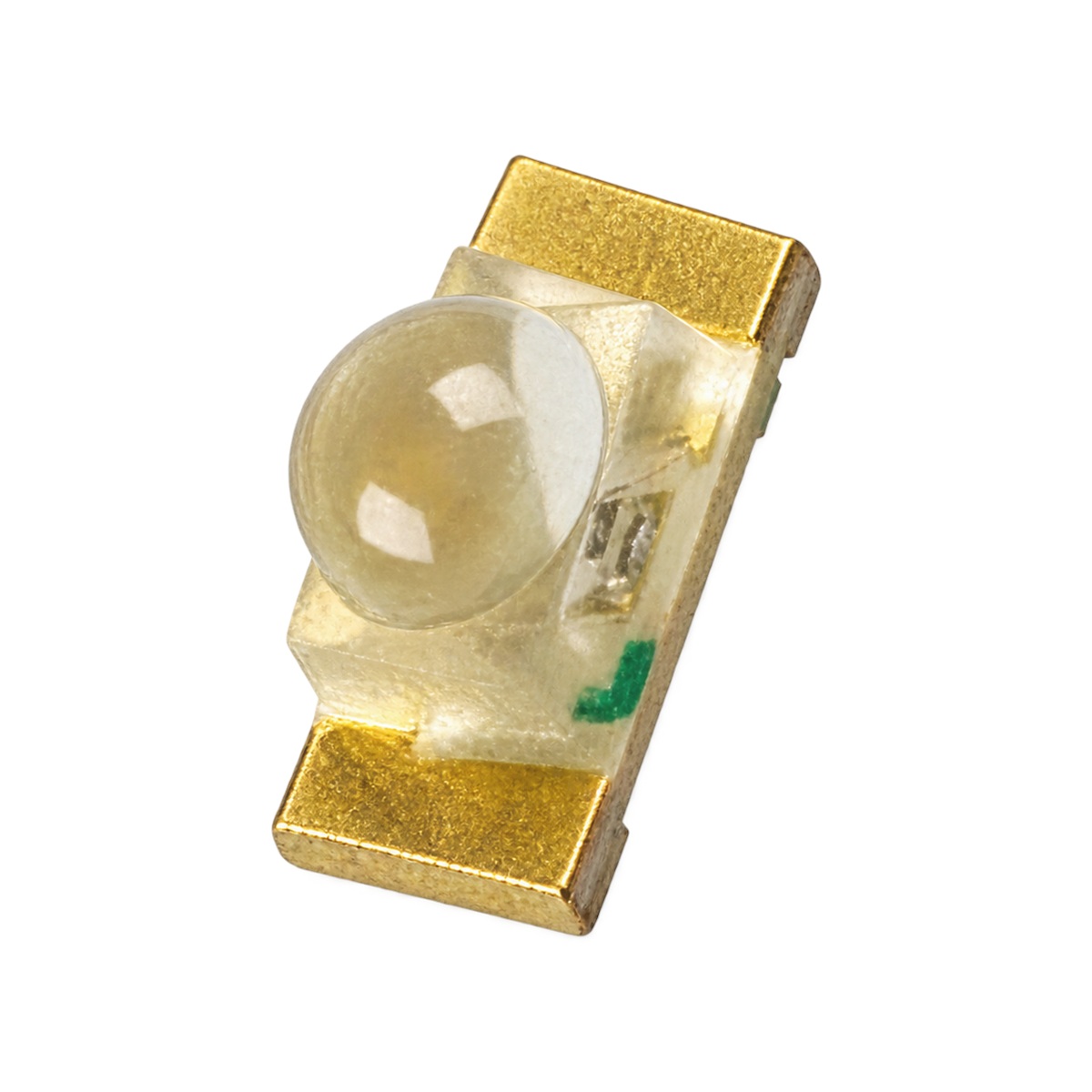

1206透镜贴片LED灯珠采用1206贴片封装，封装平面尺寸约为3.2×1.6mm，内部配置单色LED发光芯片，搭配透镜式出光结构，可根据不同型号的发光角度匹配指示及显示需求。产品结构紧凑，便于PCB布局，适用于设备状态指示、面板显示及电子产品灯光设计。
可根据项目需求咨询不同发光颜色、亮度等级及透镜结构的选型方案，具体封装高度、发光角度和电气参数以对应型号规格书为准。
核心优势：
- 1206小型贴片封装，节省PCB安装空间
- 透镜式出光结构，便于匹配不同观察角度
- 单色发光设计，适合明确的状态及信号指示
- 正、负极双电极结构，便于配置驱动电路
- 可配合外部PWM驱动，实现亮度调节及闪烁效果
- 适用于自动贴片生产，便于批量装配
- 可按项目需求匹配光色、亮度及透镜尺寸
应用领域：
- 家用电器状态指示
- 仪器仪表及工业控制面板
- 通讯设备、路由器及网络终端
- 电源、充电器及充电状态显示
- 智能家居及安防设备指示
- 消费电子及便携式设备
- 按键指示、信号显示及面板灯光
产品特点：
芯片：采用单色LED发光芯片，发光颜色及亮度等级按具体型号区分，便于匹配不同状态指示需求。
封装：采用透镜式胶体结构，通过透镜外形形成相应的光线分布，选型时结合安装空间、观察距离及发光角度进行确认。
支架：采用贴片式支架结构，适合PCB表面安装，设计时核对器件尺寸与推荐焊盘，避免透镜部分与外壳或导光件发生干涉。
引脚：采用正、负极双电极结构，安装时核对极性标识，根据对应型号的正向电压及工作电流配置限流或恒流驱动。
包装：编带规格、每卷数量及供货方式按具体型号确认，适配自动贴片生产；回流焊温度与时间按规格书要求执行。
所属分类：1206透镜贴片灯
核心光电参数速查（按发光颜色）
测试条件：环境温度Ta=25℃，测试电流见IF列；个别视角测试条件以对应规格书为准。“—”表示未标注或待确认，完整参数请下载对应PDF。
左右滑动表格可查看完整型号及全部参数。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 λ / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 白光 | HC-1206TWC-AL-7 | 2.5～3.0 | 6500～7500 K | 200～400 | 30 | 5 | —（工作温度待确认） |
| 红光 | HC-S3216LDR20TP-F1 | 1.8～2.4 | 617～627 nm | Min 700 / Typ 1000 / Max — | 35 | 20 | -40～+80 °C |
| 黄光 | HC-1206TY4C-AL-2 | 1.8～2.4 | 585～595 nm | 800～1300 | 30 | 20 | -40～+80 °C |
| 黄绿光 | HC-1206TY1C-AL-1 | 1.8～2.4 | 565～575 nm | 200～500 | 30 | 20 | -40～+80 °C |
| 翠绿光 | HC-1206TG5C-AL-3 | 2.5～3.0 | 520～525 nm | 1000～2000 | 30 | 20 | -40～+80 °C |
| 蓝光 | HC-1206TB3C-AL-3 | 2.5～3.0 | 460～465 nm | 500～1000 | 30 | 5 | -40～+80 °C |
| 橙光 | HC-1206TO2C-AL-1 | 1.8～2.4 | 600～610 nm | 500～1000 | 30 | 20 | -40～+80 °C |
参数来源：各型号规格书第3页，环境温度25°C；电压、波长/色温及光强的测试电流见IF列。红光视角为IF=10mA下的典型值；红光光强最小700mcd、典型1000mcd，最大值未标注。“—”表示未标注或待确认。白光原文温度项为Experiment temperature range（-40～+80°C），工作温度请另行确认。完整参数以对应PDF为准。
相关产品
暂无数据
Q：这款灯珠对贴片机精度有什么要求？
A：本品为 1206 封装（3.2×1.6mm），焊盘尺寸较大，普通高速贴片机即可满足，对设备精度无特殊要求；支持无铅回流焊（峰值≤260℃/≤3s）。
产品规格速查
| 产品名称 | 1206透镜单色贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装 |
| 尺寸规格 | 3.2×1.6mm（1206 封装） |
| 安装方式 | SMD 贴片（适配回流焊） |
| 发光颜色 | 单色 可选 |
| 环保认证 | RoHS |
| 包装数量 | 5,000 pcs/盘（编带） |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 5K（5,000 pcs，编带 1 盘） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于家用电器状态指示、仪器仪表及工业控制面板、通讯设备、路由器及网络终端、电源、充电器及充电状态显示。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~630nm | 1.8~2.4V | GaASP/GaP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 510~520nm | 2.6~3.2V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光 | CCT 15000~25000K | 2.8~3.4V | InGaN+荧光粉 |
采购与询价说明
包装数量为编带规格（每盘 5,000 pcs）；最小起订量 5K（5,000 pcs，编带整盘起订）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
不同颜色/型号的正向电压差异较大（常见 1.8~3.4V），限流电阻请按所选型号规格书的 VF 范围计算；回流焊温度曲线请按对应规格书设定。
Q：1206透镜单色贴片LED灯珠的起订量和交期是多少？
A：最小起订量 5,000 pcs/盘（编带整盘起订）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。
Q：1206透镜单色贴片LED灯珠可以定制吗？
A：支持颜色、亮度、波长分档与胶体定制，具体请通过本页询价入口或电话/微信 139 2571 4318 确认。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
