产品简介：

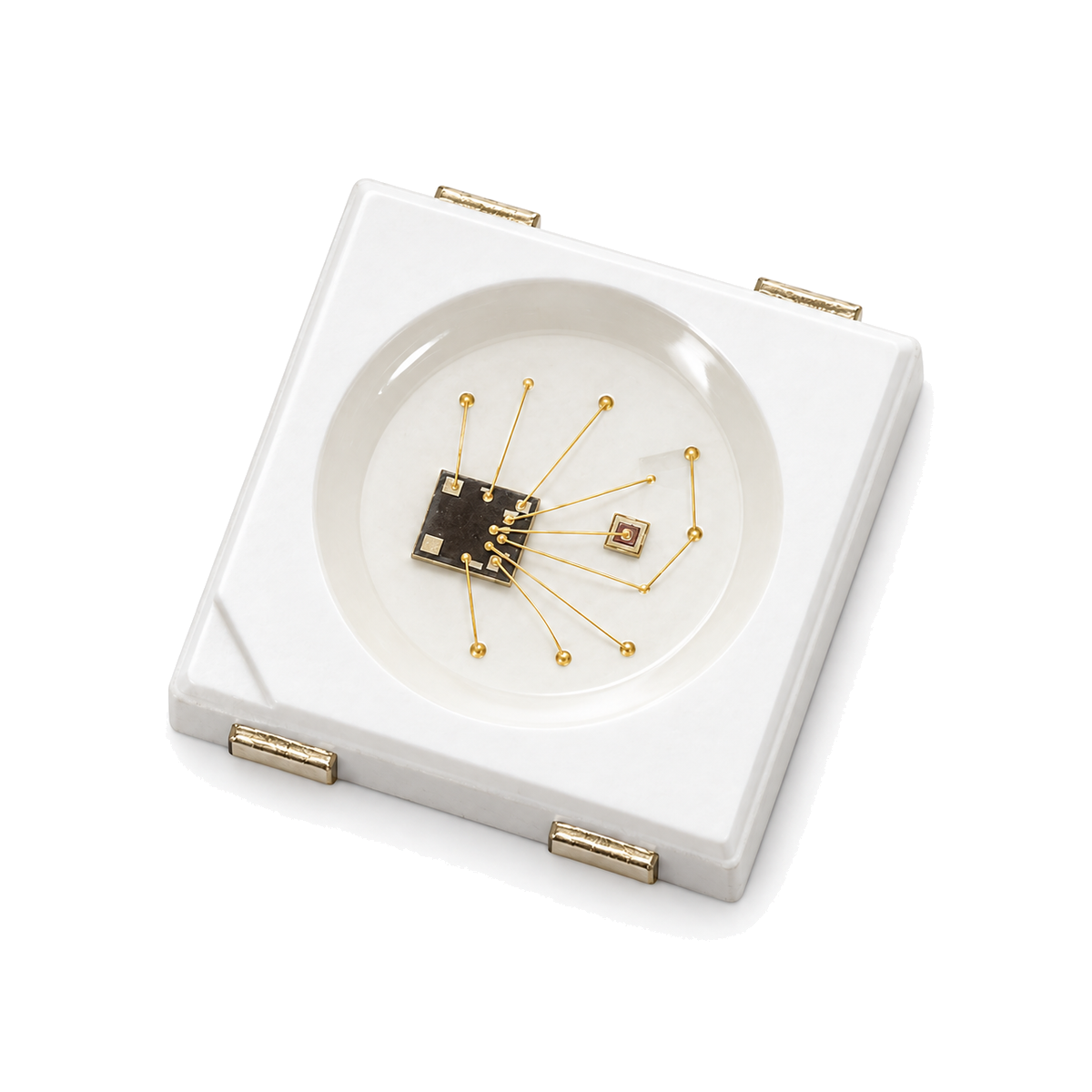

3535幻彩贴片LED灯珠采用标准SMD 3535封装，尺寸约为3.5×3.5mm，内部集成RGB发光芯片及控制电路，可通过数据控制实现单点全彩显示、渐变、流水、跳变及多种动态灯效。产品具有亮度高、发光均匀、色彩鲜艳、散热性能好及可靠性高等特点。
核心优势：
- 3535标准贴片封装，发光面积大、亮度高
- RGB全彩显示，支持多种颜色组合
- 内置控制IC，支持数据输入、输出及级联
- 可实现单点控制、渐变、流水及追逐效果
- 发光均匀，颜色一致性好
- 散热性能良好，适合较高亮度应用
- 支持自动贴片及无铅回流焊
- 可根据客户需求定制控制协议、亮度及灯效
应用领域：
- LED灯带及全彩照明
- 户外亮化及建筑装饰
- 舞台灯光及商业展示
- 广告标识及显示屏
- 汽车内饰及车载氛围灯
- 智能家居及物联网设备
- 景观照明及大型灯光工程
产品特点：
芯片：采用高品质RGB芯片及控制IC，颜色丰富，亮度稳定，响应速度快。
控制：支持数据输入、数据输出及多颗灯珠级联控制，可实现丰富动态灯效。
封装：采用高透光封装材料，具有良好的耐热、耐湿及抗老化性能。
支架：采用高可靠性贴片支架，散热性能良好，焊接稳定，适合自动化生产。
包装：支持编带包装，适配高速贴片机及回流焊生产线。
所属分类：3535幻彩
核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-7070235-DMX | 1.8~2.4 | 620~625 nm | 200~500 | 120 | 12 | -40 ~ +80℃ |
| 翠绿 | 2.8~3.4 | 518~523 nm | 800~1200 | 120 | 12 | -40 ~ +80℃ | |
| 蓝光 | 2.8~3.4 | 464~469 nm | 150~300 | 120 | 12 | -40 ~ +80℃ |
3535幻彩贴片LED灯珠是内置驱动 IC 的 5V 幻彩贴片 LED 灯珠（兼容 WS2812/SK6812 单线串行协议），单颗即可全彩编程寻址，级联控制，适用于灯带、氛围灯与像素点阵。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与IC 协议、脚位与刷新率定制；完整电气参数与安装尺寸请下载本页规格书 PDF。
Q：幻彩灯珠的色坐标 BIN 档范围是多少？
A：全彩系列按 CIE 色坐标分光分色出货，同批次色差 Δu'v'≤0.003，支持按客户色域要求定制 BIN 档。
Q：这款灯珠对贴片机精度有什么要求？
A：本品为 3535 封装（3.5×3.5mm），焊盘尺寸较大，普通高速贴片机即可满足，对设备精度无特殊要求；内置 IC 多焊盘结构，钢网开孔需与焊盘一一对位，贴装后建议目检或 AOI 确认焊接质量；支持无铅回流焊（峰值≤260℃/≤3s）。
产品规格速查
| 产品名称 | 3535幻彩贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装（内置 IC） |
| 尺寸规格 | 3.5×3.5mm（3535 封装） |
| 安装方式 | SMD 贴片（适配回流焊） |
| 发光颜色 | RGB 全彩（内置 IC，可编程幻彩） |
| 环保认证 | RoHS |
| 包装数量 | 2,000 pcs/盘（编带） |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 2K（2,000 pcs，编带 1 盘） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于LED灯带及全彩照明、户外亮化及建筑装饰、舞台灯光及商业展示、广告标识及显示屏。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~630nm | 1.8~2.4V | GaASP/GaP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 510~520nm | 2.6~3.2V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光 | CCT 15000~25000K | 2.8~3.4V | InGaN+荧光粉 |
采购与询价说明
包装数量为编带规格（每盘 2,000 pcs）；最小起订量 2K（2,000 pcs，编带整盘起订）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
不同颜色/型号的正向电压差异较大（常见 1.8~3.4V），限流电阻请按所选型号规格书的 VF 范围计算；回流焊温度曲线请按对应规格书设定。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
