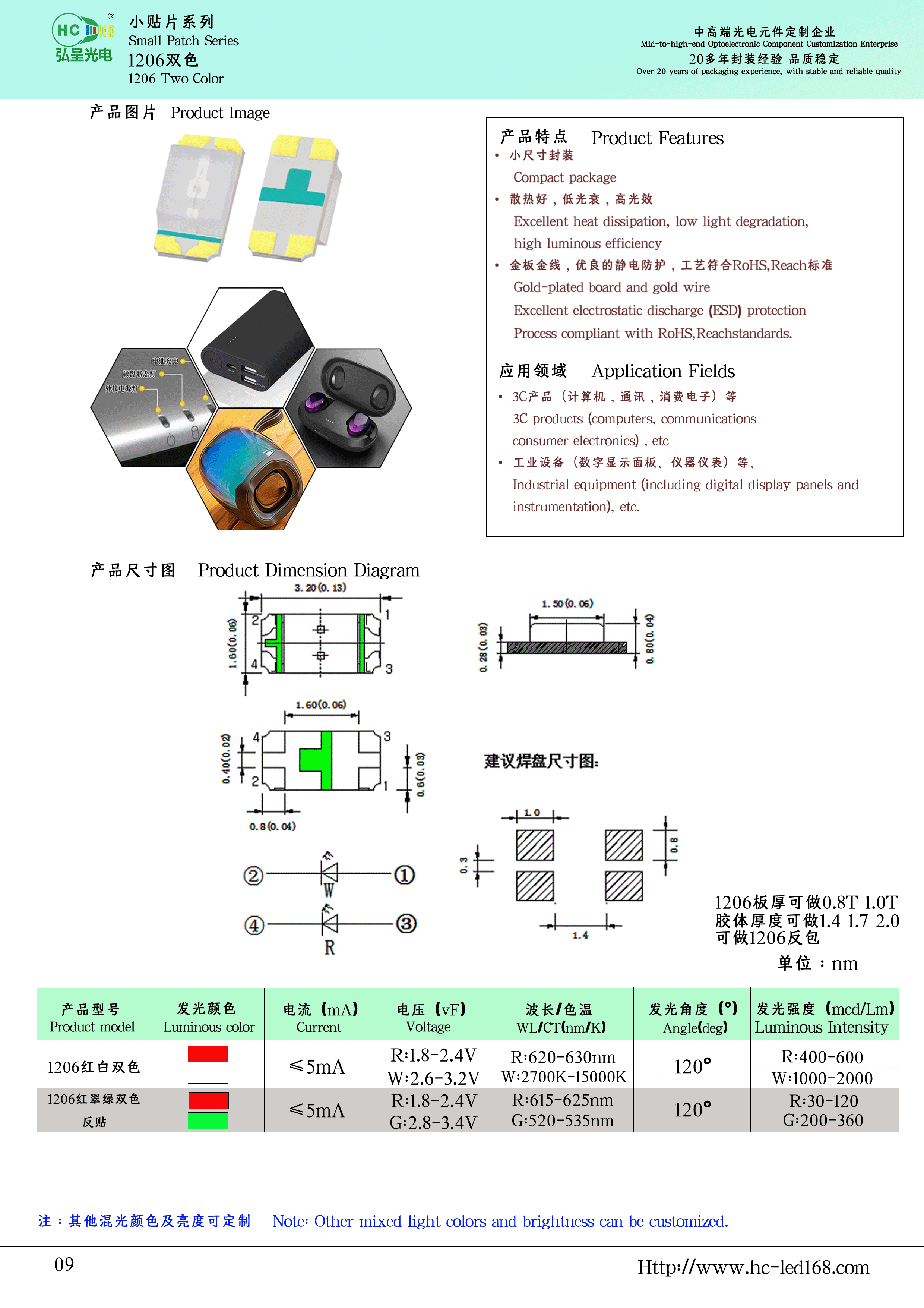

1206双色贴片LED灯珠
1206双色贴片LED灯珠 - 弘呈光电LED灯珠厂家
产品简介：

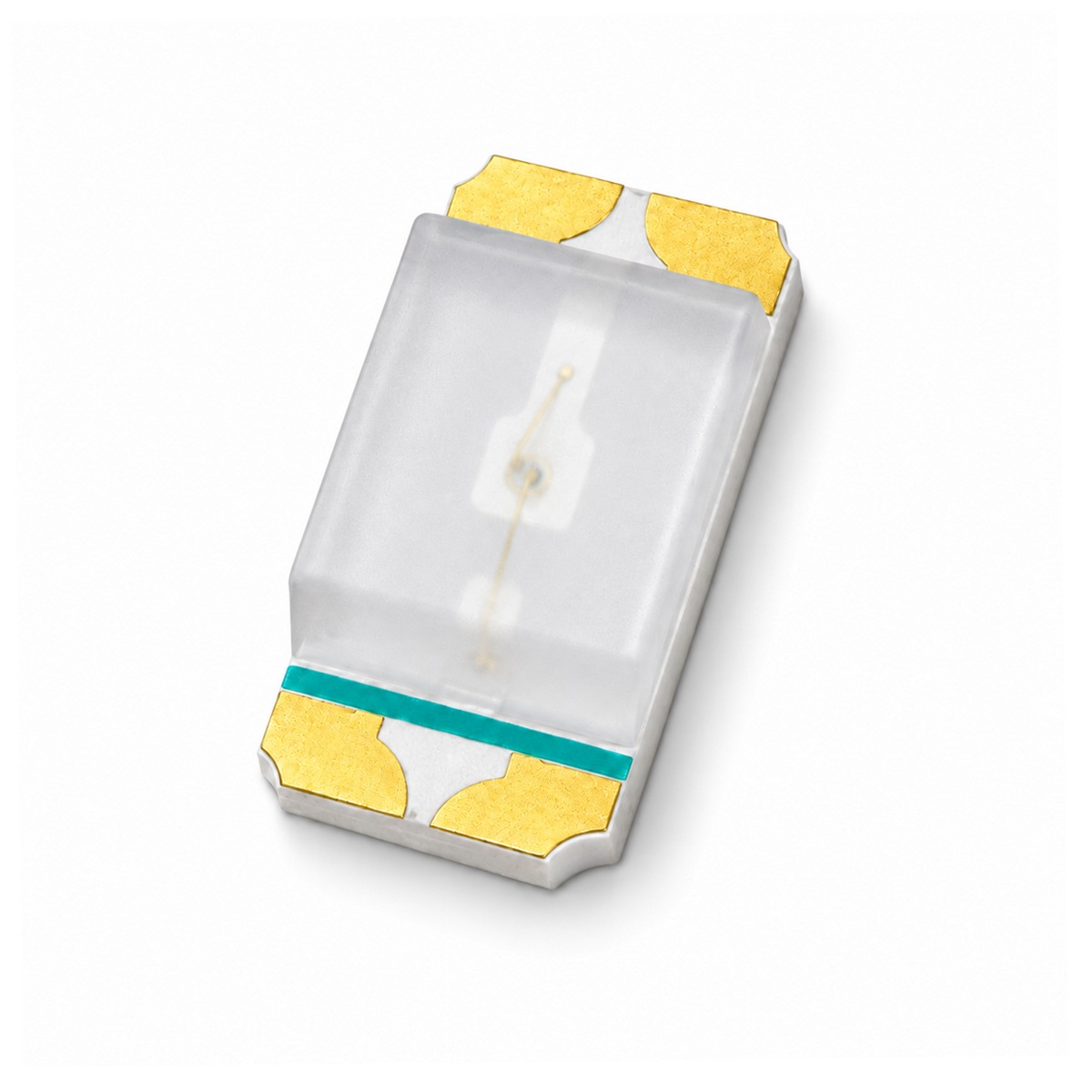

1206双色贴片LED灯珠采用标准SMD 1206封装，尺寸约为3.2×1.6mm，内部集成两颗不同颜色的LED芯片，可通过不同引脚或驱动方式实现双色切换及混色效果。产品具有体积小、亮度稳定、响应速度快、可靠性高等特点。
核心优势：
- 1206标准贴片封装，适合高密度PCB布局
- 两种颜色独立控制，支持双色显示
- 可实现单色、双色及混色效果
- 发光均匀，颜色一致性良好
- 支持自动贴片及无铅回流焊
- 可选共阳、共阴或独立引脚结构
应用领域：
- 家用电器状态指示
- 仪器仪表及工业控制设备
- 通讯设备、路由器及控制面板
- 汽车电子及车载设备
- 电源、充电器及智能家居
- 医疗设备及消费电子
- 按键指示、信号指示及小型背光
产品特点：
芯片：采用高品质双芯片结构，两种颜色亮度稳定，切换响应快速。
封装：采用高透光封装材料，具有良好的耐热、耐湿和抗老化性能。
支架：采用高可靠性贴片支架，焊接稳定，适合自动化生产。
引脚：支持共阳、共阴及独立引脚等电路结构，可按客户需求定制。
包装：支持编带包装，适配高速贴片机及回流焊生产线。
所属分类：1206双色
核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红光 | HC-S3216DHMRGTP-F1-F | 1.8~2.4 |
617~627 nm |
30~120 | 120 | 5 | -40 ~ +80℃ |
| 翠绿 | 2.8~3.4 |
520~535 nm |
200~360 | 120 | 5 | -40 ~ +80℃ | |
| 白光 | HC-S3216DHMRWTP-F1 | 2.5~2.9 | — | 200~402 | 140 | 5 | -40 ~ +80℃ |
| 红光 | 1.7~2.3 | 617~626 nm | 20~100 | 140 | 5 | -40 ~ +80℃ | |
| 红光 | HC-1206T2C-RG-AA-LL-6 | 1.8~2.4 | 620~630 nm | 300~800 | 120 | 20 | -20 ~ +80℃ |
| 翠绿 | 2.6~3.4 | 515~525 nm | 700~1500 | 120 | 20 | -20 ~ +80℃ |
1206双色贴片LED灯珠是尺寸 1206 封装（3.2×1.6mm） 的贴片 LED 指示灯珠，正向电压 1.8~3.4V（随发光颜色变化）、5mA 级驱动（以规格书为准），支持全自动贴片与回流焊工艺。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与亮度分档、色温分档与编带包装定制；完整电气参数与安装尺寸请下载本页规格书 PDF。
Q：这款灯珠对贴片机精度有什么要求？
A：本品为 1206 封装（3.2×1.6mm），焊盘尺寸较大，普通高速贴片机即可满足，对设备精度无特殊要求；多焊盘结构，钢网开孔需与焊盘一一对位；支持无铅回流焊（峰值≤260℃/≤3s）。
产品规格速查
| 产品名称 | 1206双色贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装 |
| 尺寸规格 | 3.2×1.6mm（1206 封装） |
| 安装方式 | SMD 贴片（适配回流焊） |
| 发光颜色 | 双色（双芯，按型号选） |
| 环保认证 | RoHS |
| 包装数量 | 3,000 pcs/盘（编带） |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 3K（3,000 pcs，编带 1 盘） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于家用电器状态指示、仪器仪表及工业控制设备、通讯设备、路由器及控制面板、汽车电子及车载设备。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~630nm | 1.8~2.4V | GaASP/GaP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 510~520nm | 2.6~3.2V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光 | CCT 15000~25000K | 2.8~3.4V | InGaN+荧光粉 |
采购与询价说明
贴片型号为编带包装（每盘数量以对应规格书为准），最小起订量按整盘计算；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
不同颜色/型号的正向电压差异较大（常见 1.8~3.4V），限流电阻请按所选型号规格书的 VF 范围计算；回流焊温度曲线请按对应规格书设定。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
