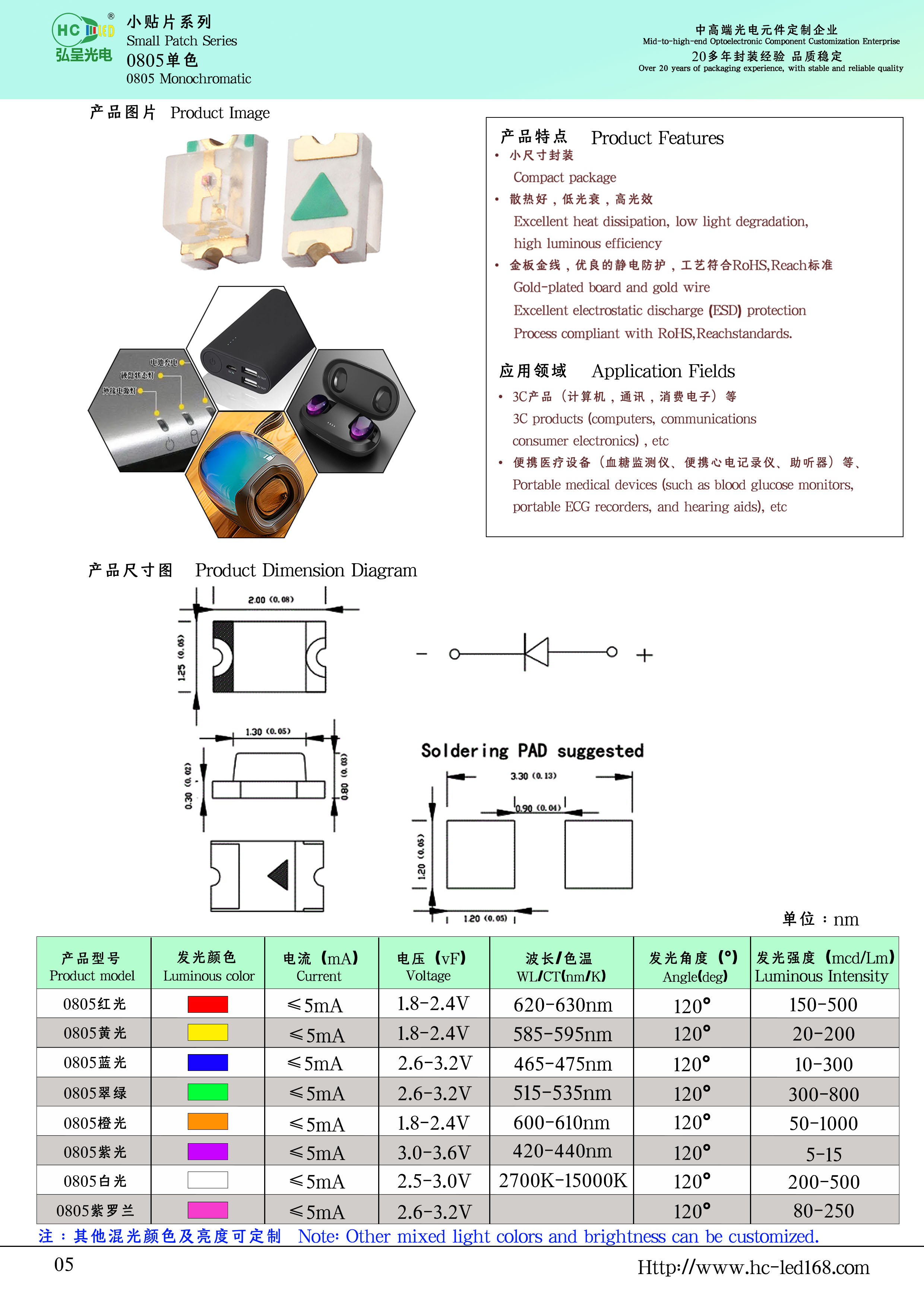

0805 贴片LED灯珠
0805 贴片LED灯珠 - 弘呈光电LED灯珠厂家
产品简介：
0805单色贴片LED灯珠采用标准SMD 0805封装，尺寸约为2.0×1.25mm，具有体积小、亮度稳定、功耗低、可靠性高等特点。产品支持红、黄、蓝、绿、橙、白等多种单色发光颜色，适用于自动化贴装及高密度PCB设计。
核心优势：
- 0805标准贴片封装，尺寸适中，安装方便
- 单色发光，亮度和颜色一致性良好
- 低功耗、低热量，长期工作稳定
- 响应速度快，适合状态指示
- 支持高速贴片和无铅回流焊
- 可定制颜色、亮度、波长和电压
应用领域：
- 家用电器及智能家居
- 仪器仪表及设备状态指示
- 通讯设备、路由器及控制面板
- 汽车电子及车载设备
- 工业控制及自动化设备
- 医疗电子和消费电子
- 按键背光、数码产品及小型照明
产品特点：
芯片：采用高品质LED芯片，发光亮度稳定，颜色一致性好，具有良好的抗静电性能。
封装：采用高透光封装胶体，光效良好，耐热、耐湿、耐老化。
支架：采用高可靠性贴片支架，焊接性能稳定，适合回流焊工艺。
焊接：支持自动化贴装及无铅回流焊，满足批量生产要求。
包装：支持编带包装，适配高速贴片机及自动化生产线。
所属分类：0805贴片
核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 λp / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 黄绿 | HC-J2012CHG68TP-F1 | 1.8~2.4 | 566~576 nm | 20~60 | 120 | 20 | -40 ~ +80℃ |
| 黄光 | HC-0805TY4C-C6 | 1.8~2.4 | 588~595 nm | 400~600 | 120 | 20 | -40 ~ +80℃ |
| 蓝光 | HC-0805TBC-AL-1 | 2.5~3 | 485~495 nm | 150~350 | 120 | 5 | -20 ~ +80℃ |
| 红光 | HC-S2012CHR20TN-F1 | 1.8~2.4 | 617~627 nm | 150~300 | 120 | 10 | -40 ~ +80℃ |
| 橙光 | HC-J2012CHO05TP-F1 | 1.4~2 | 600~610 nm | 50~120 | 120 | 10 | -40 ~ +80℃ |
| 白光 | HC-S2012CAW60TP-F1 | 2.5~3 | — | 200~361 | 120 | 5 | -40 ~ +80℃ |
| 翠绿 | HC-J2012CHG20TP-F1 | 2.4~3 | 515~535 nm | 200~361 | 120 | 5 | -40 ~ +80℃ |
| 深红光 | HC-0805TR6C-E6 | 1.8~2.4 | 640~660 nm | 200~400 | 120 | 20 | -20 ~ +80℃ |
0805贴片LED灯珠是0805 贴片封装（2.0×1.25mm）LED 指示灯珠，正向电压 2.0-3.4V（视颜色）、标准驱动电流 5mA（以规格书为准），亮度高于 0603 且更易贴装，发光颜色覆盖红/黄/绿/蓝/白/橙，适用于汽车仪表、控制面板与医疗设备指示。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与规格定制；完整电气参数（电压、亮度、波长、电流、尺寸图、焊盘设计、编带包装）请下载本页规格书 PDF。
Q：这款灯珠对贴片机精度有什么要求？
A：本品为 0805 封装（2.0×1.25mm），焊盘尺寸较大，普通高速贴片机即可满足，对设备精度无特殊要求；支持无铅回流焊（峰值≤260℃/≤3s）。
产品规格速查
| 产品名称 | 0805贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装 |
| 尺寸规格 | 2.0×1.25mm |
| 安装方式 | SMD 贴片（适配回流焊） |
| 发光颜色 | 单色 可选 |
| 环保认证 | RoHS |
| 包装数量 | 3,000 pcs/盘（编带） |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 3K（3,000 pcs，编带 1 盘） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于家用电器及智能家居、仪器仪表及设备状态指示、通讯设备、路由器及控制面板、汽车电子及车载设备。
分颜色正向电压与波长速查
同一封装不同颜色的电压差异很大，选型限流电阻时必须按颜色取值：
| 发光颜色 | 波长范围 | 正向电压 | 芯片材料 |
|---|---|---|---|
| 红光 | 620~630nm | 1.8~2.4V | GaASP/GaP |
| 黄光 | 585~595nm | 1.8~2.4V | AlGaInP |
| 橙光 | 600~610nm | 1.8~2.4V | AlGaInP |
| 普绿光 | 565~575nm | 1.8~2.4V | AlGaInP |
| 翠绿光 | 510~520nm | 2.6~3.2V | InGaN |
| 蓝光 | 450~470nm | 2.8~3.4V | InGaN |
| 白光 | CCT 15000~25000K | 2.8~3.4V | InGaN+荧光粉 |
选型与应用建议
0805 是通用性最强的中功率指示封装：比 0603 亮度更高、焊接更稳，又比 1206 节省 40% 占板面积，在工控面板、电源指示、仪器仪表上是默认选择。对需要手工焊接或维修的场景，0805 也是最容易操作的贴片规格。弘呈光电 0805 全色系（红/黄/橙/绿/翠绿/蓝/白）电压分档严格到 ±0.05V，批量混色使用时，仍需按颜色对应的正向电压分别计算限流电阻。
采购与询价说明
贴片型号为编带包装（每盘数量以对应规格书为准），最小起订量按整盘计算；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
不同颜色/型号的正向电压差异较大（常见 1.8~3.4V），限流电阻请按所选型号规格书的 VF 范围计算；回流焊温度曲线请按对应规格书设定。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
