产品简介：

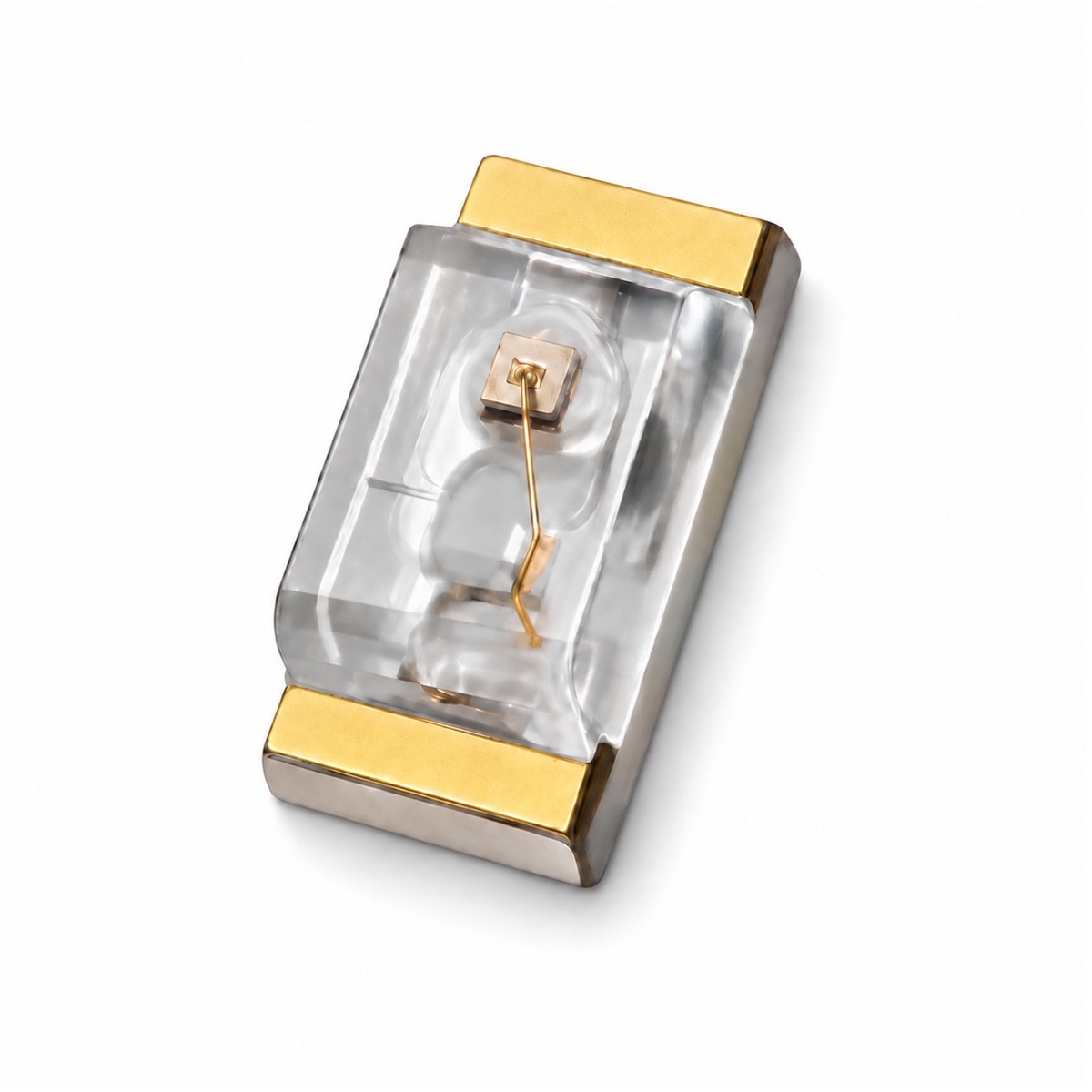

0402贴片LED灯珠是一款超小型表面贴装发光器件，常规尺寸约为1.0×0.5mm，具有体积小、功耗低、响应速度快、发光稳定等特点。适用于高密度PCB布局及小型化电子产品，可提供红、黄、蓝、绿、橙、白光及双色等多种规格。
核心优势：
- 0402微型封装，节省PCB安装空间
- 发光均匀，颜色一致性良好
- 低功耗、低热量，响应速度快
- 适合高速贴片及回流焊工艺
- 支持颜色、亮度、波长和电压定制
- 编带包装，适配自动化生产线
应用领域：
- 手机、耳机及可穿戴设备
- 智能手表、智能手环
- 仪器仪表及状态指示灯
- 通讯设备和控制面板
- 医疗电子及便携式设备
- 按键背光及微型显示模组
- 智能家居与消费电子产品
产品特点：
芯片：采用高品质LED芯片，亮度稳定、颜色一致性好，具有良好的抗静电性能。
焊线：采用可靠焊接工艺，导电性能良好，连接稳定。
封装：采用高透光封装材料，具有良好的耐热、耐老化性能。
支架：焊接性能稳定，适用于自动化贴装及回流焊生产。
包装：支持编带包装，具体包装数量及尺寸以对应规格书为准。
所属分类：0402贴片灯

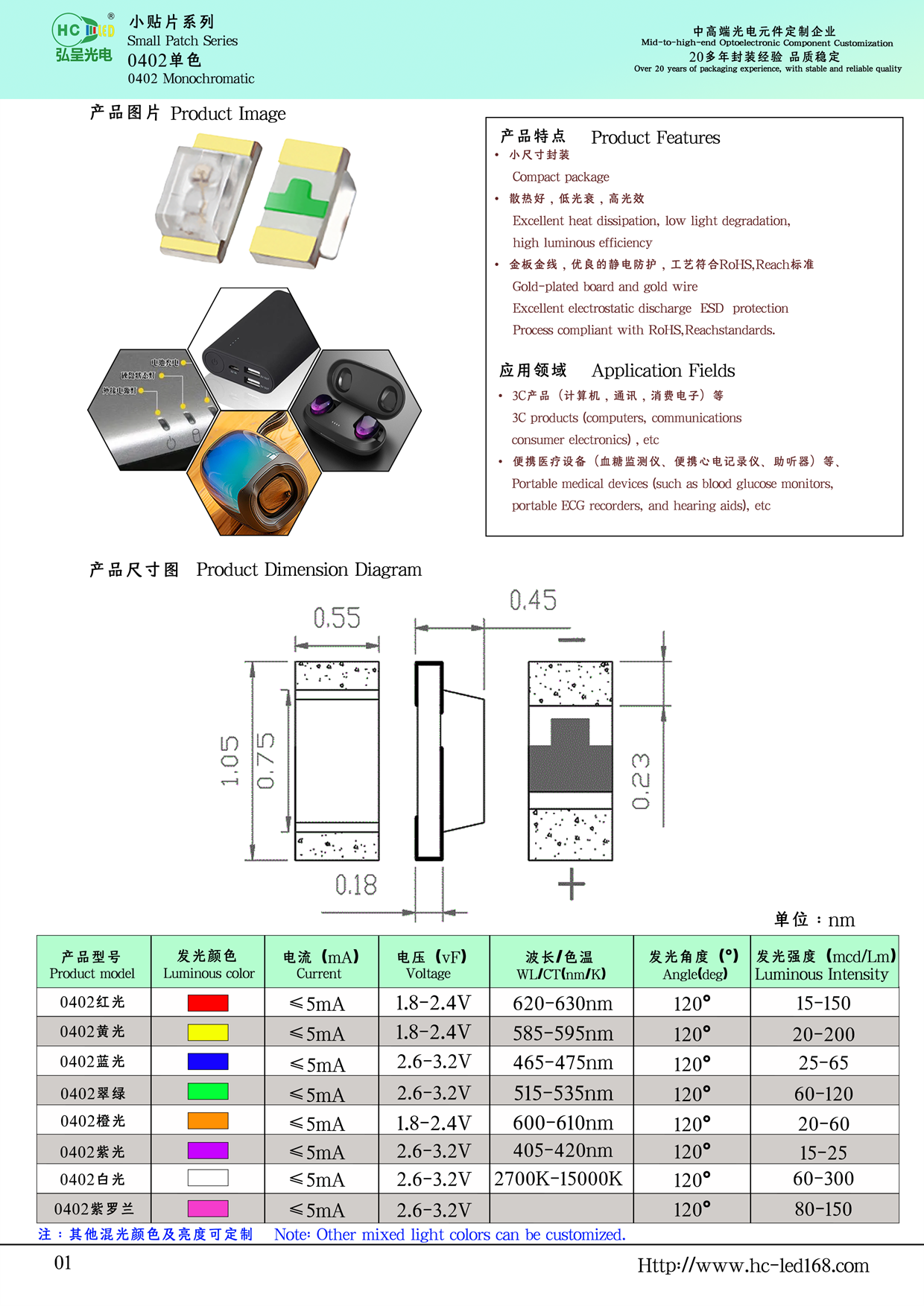

核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 λp / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 翠绿 | HC-J1005AAG20TP-F1-5 | 2.5~2.9 | 522~532 nm | 250~400 | 120 | 5 | -40 ~ +80℃ |
| 红光 | HC-J1005AAR20TP-F1-5 | 1.8~2.3 | 617~627 nm | 20~50 | 120 | 5 | -40 ~ +80℃ |
| 红光660超高亮 | HC-J1005AHR66TN-F1 | 1.8~2.4 | 650~660 nm | 160~210 | 120 | 5 | -40 ~ +80℃ |
| 黄绿 | HC-S1005AAG68TP-F1 | 1.8~2.4 | 564~574 nm | 20~60 | 120 | 20 | -40 ~ +80℃ |
| 冰蓝 | HC-S1005AAB68GP-F1 | 2.5~3 | — | 100~250 | 120 | 5 | -40 ~ +80℃ |
| 橙光 | HC-S1005AHO05TP-F1 | 1.7~2.5 | 600~610 nm | 20~60 | 120 | 5 | -40 ~ +80℃ |
| 紫光 | HC-S1005AHV10TP-F1 | 2.8~3.6 | 405~420 nm | 15~35 | 120 | 20 | -40 ~ +80℃ |
| 紫光 | HC-J1005AAV60GP-F1-5 | 2.6~3 | — | 80~150 | 120 | 5 | -40 ~ +80℃ |
| 黄光 | HC-S1005AHY87TP-F1 | 1.8~2.4 | 584~594 nm | 60~200 | 120 | 20 | -40 ~ +80℃ |
| 蓝光 | HC-J1005AAB65TP-F1-5 | 2.6~3 | 463~473 nm | 30~70 | 120 | 5 | -40 ~ +80℃ |
0402贴片LED灯珠采用 0402（公制 1005，约 1.0×0.5mm）贴片封装，覆盖翠绿、红、黄绿、冰蓝、橙、紫、黄、蓝等 10 个型号。各颜色的正向电压、亮度与测试电流差别较大，本页所有电气参数均按具体型号和测试条件列出（如红光 VF 1.8~2.3V@5mA，翠绿 2.5~2.9V@5mA，紫光 HC-S1005AHV10TP-F1 为 2.8~3.6V@20mA），选型与限流设计请以对应型号规格书 PDF 为准。产品由东莞市弘呈光电有限公司生产，规格书声明 RoHS 合规，支持编带包装与免费拿样，批量价格请询价。
Q：这款灯珠对贴片机精度有什么要求？
A：本品为 0402 封装（1.0×0.5mm），尺寸较小，建议使用定位精度 ±0.05mm 级的高精度贴片机并配合精密钢网；支持无铅回流焊（峰值≤260℃/≤3s）。
产品规格速查
| 产品名称 | 0402贴片LED灯珠 |
|---|---|
| 封装形式 | 贴片封装 |
| 尺寸规格 | 0402（1005）封装，标称 1.0×0.5mm；厚度按型号 0.4~0.5mm，外形与焊盘尺寸以对应规格书图纸为准 |
| 安装方式 | SMD 贴片 |
| 发光颜色 | 翠绿/红/黄绿/冰蓝/橙/紫/黄/蓝，共 10 个型号（见上方型号表） |
| 环保认证 | RoHS（各型号规格书声明） |
| 包装数量 | 黄绿 HC-S1005AAG68TP-F1 为 3000pcs/盘，其余型号 4000pcs/盘（编带） |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
| 回流焊 | 推荐温度按型号分两档：240℃(±5℃) 或 245℃(±5℃)，最高焊接温度 260℃，回流次数不超过 1 次，以对应规格书 Reflow Profile 页为准 |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长分档与胶体定制，具体请询价确认 |
| 详细参数 | 完整电气参数请见上方型号表对应的规格书 PDF |
💡 典型应用：本品常用于高密度PCB状态指示、手机与穿戴设备背光、家电面板指示灯及数码产品，支持全自动贴片与回流焊工艺。
采购与询价说明
包装数量为编带规格（每盘 3000/4000pcs，按型号区分）；最小起订量 1K（1,000 pcs），样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
0402 是微型设备的常用指示封装：约 1.0×0.5mm 的体积适用于手机、平板、充电宝和智能手表等紧凑主板。不同颜色型号的电压与测试电流差异较大（5mA 与 20mA 两种测试条件并存），限流电阻请按所选型号规格书的 VF 范围计算。回流焊温度分两档（240℃/245℃，详见各型号规格书），请按实际使用的型号设定炉温曲线。
Q：0402贴片LED灯珠的起订量和交期是多少？
A：最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。
Q：0402贴片LED灯珠可以定制吗？
A：支持颜色、亮度、波长、胶体、引脚长度定制，具体请通过本页询价入口或电话/微信 139 2571 4318 确认。
