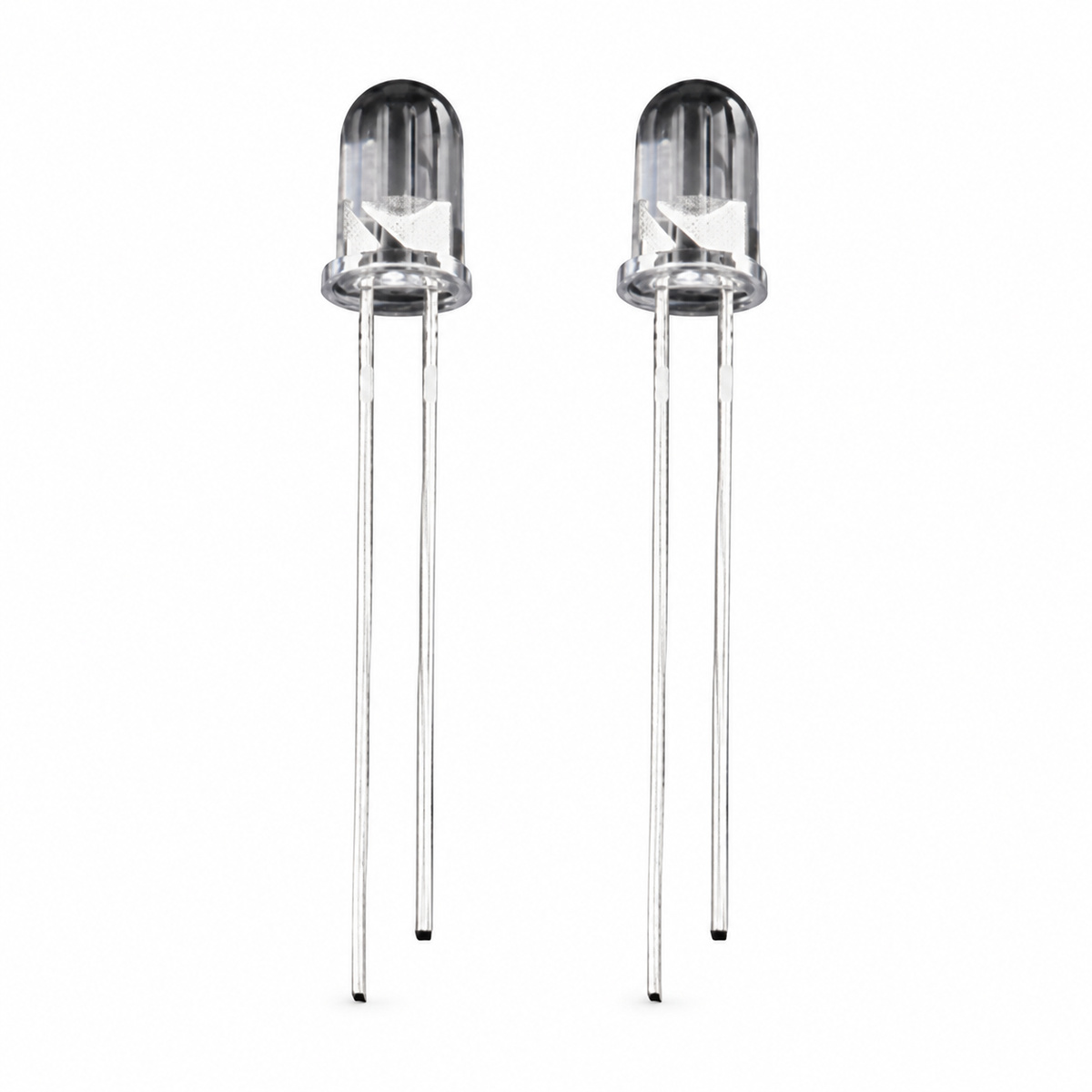

5mm 圆头红外接收管
5mm 圆头红外接收管 - 弘呈光电LED灯珠厂家
产品简介：
5mm圆头插件红外接收头是一款用于红外遥控信号接收的光电器件，采用5mm圆头环氧树脂封装，内部集成红外接收、信号放大、滤波及解调电路。产品具有体积小、接收灵敏度高、响应速度快、功耗低及抗环境光干扰能力强等特点，适用于家用电器、影音设备、智能玩具及工业控制等红外遥控系统。
核心优势：
- 5mm圆头小型封装，安装空间要求低
- 集成接收、放大、滤波及解调功能
- 接收灵敏度高，信号输出稳定
- 抗日光、灯光及电源干扰能力良好
- 插件式引脚设计，安装焊接方便
- 支持载波频率、引脚长度及封装方案选型
应用领域：
- 电视机、机顶盒及影音播放设备
- 空调、风扇及智能家用电器
- 高端智能玩具、遥控模型
- LED灯具及照明遥控系统
- 工业仪器和自动化控制设备
- 智能家居、安防及消费电子产品
产品特点：
感光芯片：采用高灵敏度红外感光芯片，接收响应快，信号稳定，抗干扰能力强。
接收电路：内置放大、滤波及解调电路，可输出数字控制信号，方便与单片机及控制电路连接。
胶体：采用5mm圆头红外滤光环氧树脂封装，有利于接收红外信号并减少可见光干扰。
引脚：采用插件式引脚结构，导电性能良好，支持不同引脚长度及引脚排列方式选配。
频率：频率可根据具体型号及项目要求选择。
包装：支持防静电袋装、散装及指定包装，便于运输、储存和批量生产使用。
所属分类：5mm接收头
核心接收参数速查（按产品型号）
环境温度 25℃；各参数测试条件和数值属性见表。“—”表示对应规格书未标注。表格可横向滑动查看，完整参数请下载对应 PDF。
| 产品型号 | 参数 | 数值 | 测试条件 / 说明 |
|---|---|---|---|
| HC-52SU25JSG-KG | 感光峰值波长 λp | 940 nm（典型） | 感光响应，不是发光颜色或载波频率 |
| 光电流 IC(ON) | 25~65 μA | VCE=5 V，Ee=1 mW/cm²；分档按 PDF | |
| 接收角 | — | 对应参数页未标注，不套用发光 LED 视角 | |
| 工作温度 Topr | -25~+85℃ | PDF 第3页最大额定值中的工作温度范围 |
5mm圆头红外接收管是红外接收器件，配合 940nm 红外发射管使用，用于遥控接收与光电感应。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与载频、封装与引脚定制；完整电气参数与安装尺寸请下载本页规格书 PDF。
Q：接收管选 850nm 还是 940nm？
A：接收管需与发射管峰值波长配对使用：遥控与传感主流选 940nm（抗可见光干扰能力强）；850nm 用于需要兼顾摄像头可视监测的场合。批量供货支持波长分档配对。
产品规格速查
| 产品名称 | 5mm圆头红外接收管 |
|---|---|
| 封装形式 | 直插封装、圆头 |
| 尺寸规格 | Φ5mm |
| 安装方式 | DIP 插件 |
| 器件类型 | 光敏三极管（红外接收，HC-52SU25JSG-KG） |
| 感光峰值波长 λp | 940nm |
| 感光波宽范围 λ0.5 | 上限 1100nm |
| 光电流 IC(ON) | 25~65μA 分档出货：A档 25-35 / B档 35-45 / C档 45-55 / D档 55-65μA（VCE=5V，Ee=1mW/cm²） |
| 暗电流 Iceo | ≤0.1μA（VDD=5V，Ev=0Lux） |
| 正极-负极击穿电压 VCEO | 12V（IC=100μA，Ee=0mW/cm²） |
| 功耗 PC | 70mW |
| 开启/关闭时间 tr/tf | 各 5ns（VCE=5V，IC=1mA，RL=1000Ω） |
| 接收特性 | 响应波段和灵敏度以对应型号规格书及测试条件为准 |
| 环保认证 | RoHS |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 请说明目标型号、封装与引脚需求，具体可供规格请询价确认 |

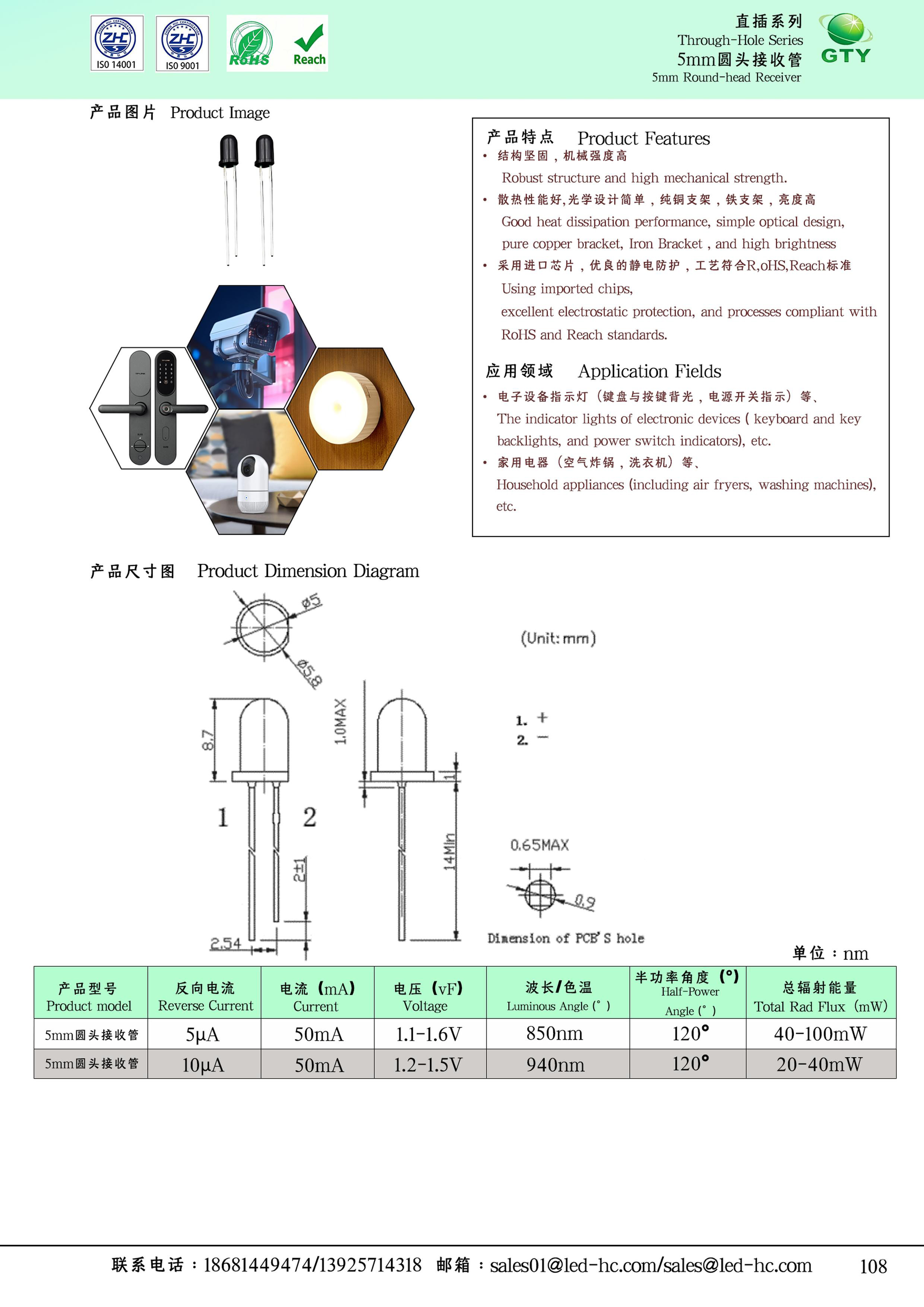

| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于电视机、机顶盒及影音播放设备、空调、风扇及智能家用电器、高端智能玩具、遥控模型、LED灯具及照明遥控系统。
采购与询价说明
最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
本品为光敏三极管，选型应结合响应波段、集电极电流、暗电流、响应时间及相应测试条件；请按规格书确认集电极、发射极、工作电压和负载电路。封装极性及焊接条件按对应型号规格书执行，不套用发光LED的VF限流公式。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
