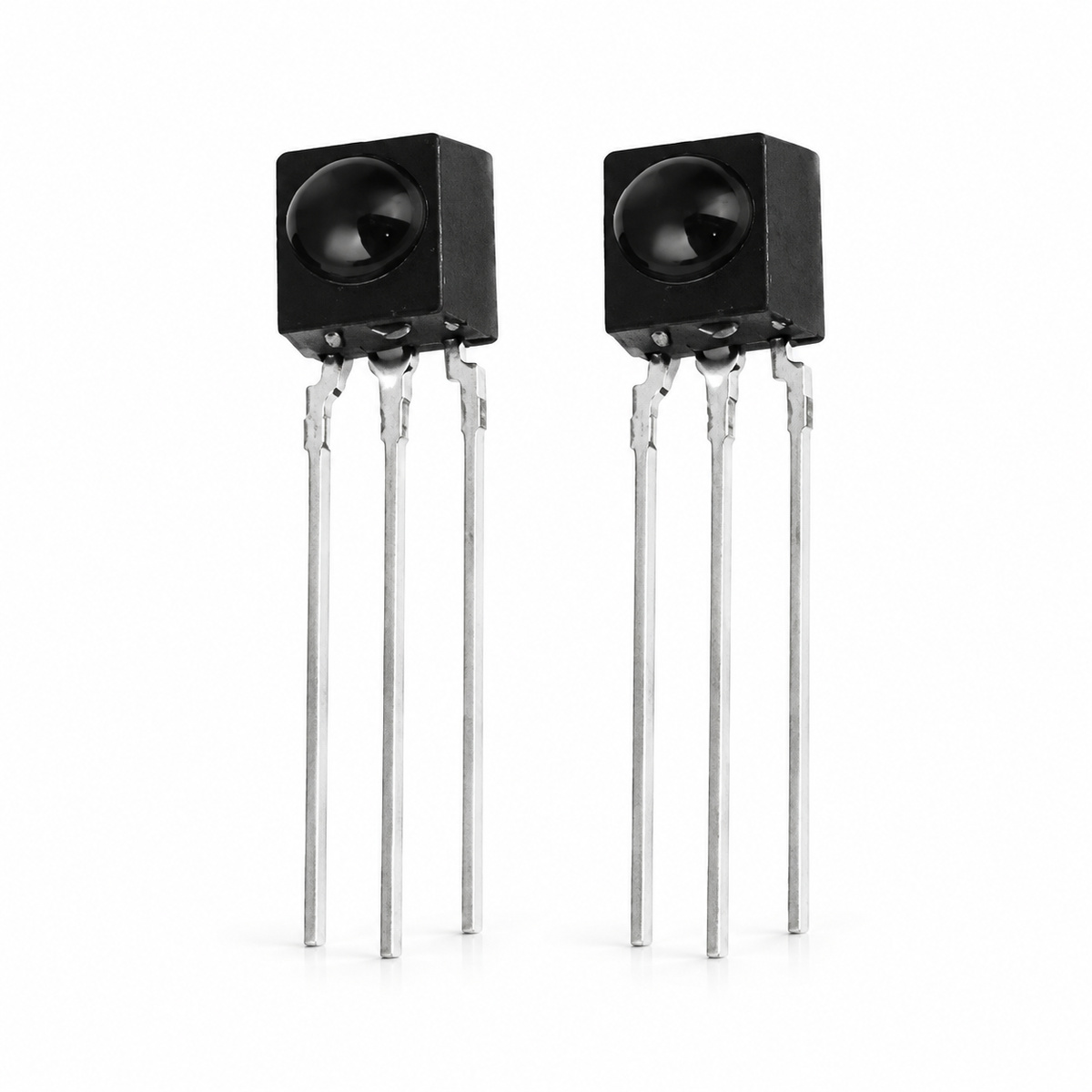

模压型插件红外接收头
模压型插件红外接收头 - 弘呈光电LED灯珠厂家
产品简介：
模压型插件红外接收头是一款集红外信号接收、放大、滤波及解调功能于一体的遥控接收器件，采用一体式环氧树脂模压封装，具有结构牢固、体积小、接收灵敏度高、输出稳定及抗环境光干扰能力强等特点。适用于家用电器、影音设备、智能、工业控制及安防设备等红外遥控系统。
核心优势：
- 一体式模压封装，结构紧凑牢固
- 集成红外接收、放大、滤波及解调功能
- 接收灵敏度高，信号响应速度快
- 抗日光、灯光及电源干扰能力良好
- 插件式三引脚设计，安装焊接方便
- 支持载波频率、引脚长度及封装方案选型
应用领域：
- 电视机、机顶盒及影音播放设备
- 空调、风扇及智能家用电器
- 高端智能设备、遥控模型
- LED灯具及照明遥控系统
- 工业仪器、自动化控制及安防设备
- 智能家居、通讯设备及消费电子产品
产品特点：
感光芯片：采用高灵敏度红外感光芯片，接收响应快，信号输出稳定，抗干扰能力强。
接收电路：内置放大、滤波及解调电路，可输出数字控制信号，方便与单片机及控制电路连接。
封装：采用一体式环氧树脂模压封装，结构牢固，具有良好的绝缘性、耐湿性及环境适应性。
引脚：采用三引脚插件结构，导电性能良好，支持不同引脚长度及引脚排列方式选配。
频率：常用载波频率为38kHz，其他频率可根据产品型号及项目要求选择。
包装：支持防静电袋装、散装及指定包装，便于运输、储存和批量生产使用
所属分类：模压型
核心光电参数速查（按发光颜色）
测试条件：测试电流见 IF 列、环境温度 25℃；数据摘自各型号规格书，“—”表示规格书未标注该项，完整参数请下载对应 PDF。
| 发光颜色 | 产品型号 | 正向电压 VF (V) | 波长 λp / 色温 CCT | 发光强度 Iv (mcd) | 视角 2θ½ (°) | 测试电流 IF (mA) | 工作温度 |
|---|---|---|---|---|---|---|---|
| 红外 | HC-W0038NL-8 | 2.7~5.5 | 载波 37.9KHz | — | ±45° | — | — |
模压型插件红外接收头是载频 38kHz 的三脚直插（DIP）红外遥控接收器件，内置 PIN 光电二极管与前置放大解调 IC，抗干扰强，直接输出 TTL 电平（低电平有效）信号，工作电压 2.7~5.5V、静态电流 0.4~1.5mA，接收距离 10~15m、接收角度 ±45°，是电视、空调、音响、机顶盒等家电遥控接收的通用标准件。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，提供标准型与过盐雾测试 96H 型两种规格书，支持免费拿样与引脚长度、接收角度、载频定制；完整电气参数请下载本页规格书 PDF。
Q：红外接收头和红外接收管有什么区别？
A：接收头内置放大解调 IC，直接输出 38kHz 解调后的数字信号，接线即可用于遥控接收；接收管（光电二极管）只输出微弱光电流，需外接放大解调电路，多用于对射/反射式传感。
📄 规格书版本：本品提供「压模型红外线接收头产品规格书」（标准型）与「压模型红外线接收头过盐雾测试 96H 型」两个版本，盐雾型适合沿海高湿高盐雾环境的户外设备与卫浴感应产品，均可在规格书下载中心免费下载。
Q：38kHz 红外接收头要配哪种发射管？
A：配套使用 940nm 红外发射管（IR LED），发射端需以 38kHz 载波调制驱动；接收头内置放大解调，可直接输出数字信号给主控。我司可同时提供配对的 940nm 发射管型号与驱动参考电路。
产品规格速查
| 产品名称 | 模压型插件红外接收头 |
|---|---|
| 封装形式 | 直插封装 |
| 尺寸规格 | 以对应规格书图纸为准 |
| 安装方式 | DIP 插件 |
| 发光颜色 | 红外（不可见光，按型号波长） |
| 环保认证 | RoHS |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 支持颜色、亮度、波长、胶体、引脚长度定制 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于电视机、机顶盒及影音播放设备、空调、风扇及智能家用电器、高端智能设备、遥控模型、LED灯具及照明遥控系统。
采购与询价说明
最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
插件灯珠引脚极性为长正短负，焊接建议 260℃/3 秒以内；不同颜色正向电压不同（1.8~3.4V），限流电阻请按实际颜色取值。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
