鼻梁型红外接收头
鼻梁型红外接收头 - 弘呈光电LED灯珠厂家
产品简介：
鼻梁型插件红外接收头是一款集红外信号接收、放大、滤波及解调功能于一体的遥控接收器件，采用小型鼻梁型环氧树脂封装，具有体积小、接收灵敏度高、功耗低、输出稳定和抗环境光干扰能力强等特点。适用于家用电器、影音设备、智能、工业控制及安防设备等红外遥控系统。
核心优势：
- 鼻梁型小体积封装，结构紧凑
- 集成接收、放大、滤波及解调功能
- 接收灵敏度高，信号输出稳定
- 抗日光、灯光及电磁干扰能力良好
- 插件式三引脚设计，安装焊接方便
- 支持载波频率、引脚长度及封装方案选型
应用领域：
- 电视机、机顶盒及影音播放设备
- 空调、风扇及智能家用电器
- 高端智能设备、遥控模型
- LED灯具及照明遥控系统
- 工业仪器、自动化控制及安防设备
- 智能家居、通讯设备及消费电子产品
产品特点：
感光芯片：采用高灵敏度红外感光芯片，接收响应快，信号稳定，抗干扰能力强。
接收电路：内置放大、滤波及解调电路，可输出数字控制信号，方便与单片机及控制电路连接。
封装：采用鼻梁型环氧树脂封装，体积小巧，接收窗口清晰，具有良好的绝缘性和环境适应性。
引脚：采用三引脚插件结构，导电性能良好，支持不同引脚长度及引脚排列方式选配。
频率：常用载波频率为38kHz，其他频率可根据产品型号及项目要求选择。
包装：支持防静电袋装、散装及指定包装，便于运输、储存和生产使用。
所属分类：鼻梁形
核心接收参数速查（按产品型号）
环境温度 25℃；各参数测试条件和数值属性见表。“—”表示对应规格书未标注。表格可横向滑动查看，完整参数请下载对应 PDF。
| 产品型号 | 参数 | 数值 | 测试条件 / 说明 |
|---|---|---|---|
| HC-1738-2.54-2123 | 电源电压 VCC（极限） | 0~7.0 V | PDF 极限参数；不是推荐工作电压范围 |
| 载波频率 Fin | 37.9 kHz（典型） | 电气载波频率，不是光波长 | |
| 水平接收角 | ±45° | PDF 条件：水平左右方向距离 5 mm | |
| 垂直接收角 | ±30° | PDF 条件：垂直上下方向距离 5 mm | |
| 工作电流 Iop | 180 μA（典型）；300 μA（最大） | VCC=3 V | |
| 工作电流 Iop | 200 μA（典型）；330 μA（最大） | VCC=5 V | |
| 工作温度 Top | -20~+80℃ | PDF 极限参数中的工作温度范围 |
鼻梁型插件红外接收头是红外接收器件，配合 940nm 红外发射管使用，用于遥控接收与光电感应。产品由东莞市弘呈光电有限公司（光宇集团国际成员，20 余年 LED 封装经验）厂家直销，采用 A 级芯片与 99.99% 纯金线焊接，通过 RoHS 认证，支持免费拿样与载频、封装与引脚定制；完整电气参数与安装尺寸请下载本页规格书 PDF。
Q：红外接收头和红外接收管有什么区别？
A：接收头内置放大解调 IC，直接输出 38kHz 解调后的数字信号，接线即可用于遥控接收；接收管（光电二极管）只输出微弱光电流，需外接放大解调电路，多用于对射/反射式传感。
产品规格速查
| 产品名称 | 鼻梁型插件红外接收头 |
|---|---|
| 封装形式 | 直插封装 |

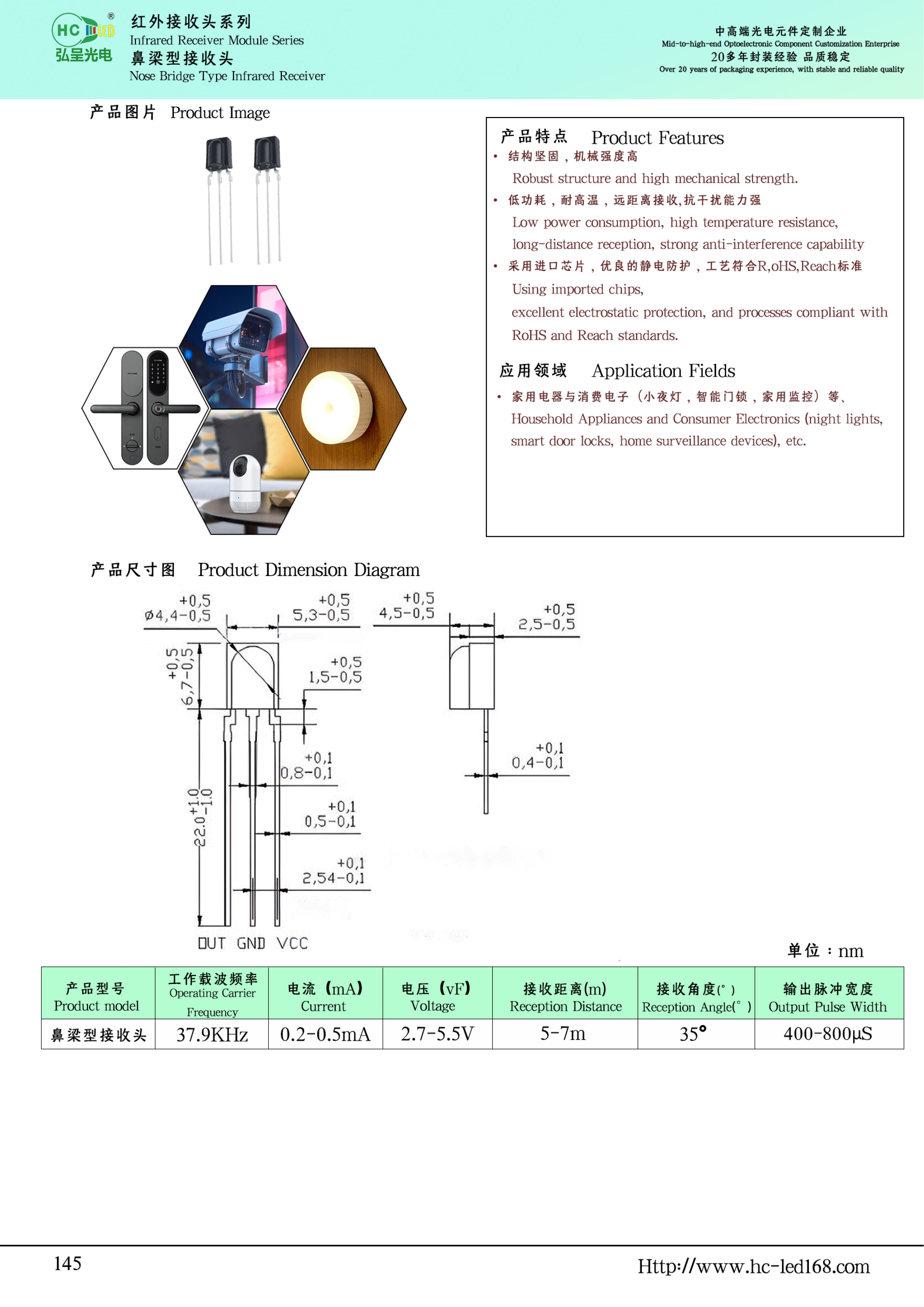

| 尺寸规格 | 以对应规格书图纸为准 |
| 安装方式 | DIP 插件 |
| 接收特性 | 响应波段和灵敏度以对应型号规格书及测试条件为准 |
| 环保认证 | RoHS |
| 生产厂家 | 东莞市弘呈光电有限公司 |
| 定制服务 | 请说明目标型号、封装与引脚需求，具体可供规格请询价确认 |
| 详细参数 | 完整电气参数请见本页规格书 PDF |
| 最小起订量 MOQ | 1K（1,000 pcs） |
| 样品交期 | 一般 3-4 个工作日 |
| 大货交期 | 一般 10-15 个工作日 |
💡 典型应用：本品常用于电视机、机顶盒及影音播放设备、空调、风扇及智能家用电器、高端智能设备、遥控模型、LED灯具及照明遥控系统。
采购与询价说明
最小起订量 1K（1,000 pcs）；样品交期一般 3-4 个工作日，大货交期一般 10-15 个工作日（以订单确认为准）。批量价格请通过本页询价入口或电话/微信 139 2571 4318 确认，询价时请注明具体型号与数量。
选型建议
选型应核对供电范围、载频、输出逻辑、接收角度和引脚定义；电源去耦、接口连接及焊接条件按所选型号规格书执行，不以发光颜色或引脚长短判定。
相关阅读：LED指示灯珠型号对照表（2026完整版）｜规格书下载中心
注：本页参数于 2026-09-17 对照产品资料整理；规格书未提供的项目不作统一填写，请以对应型号规格书为准。
